¿Paso 2: Cómo usar un relé?

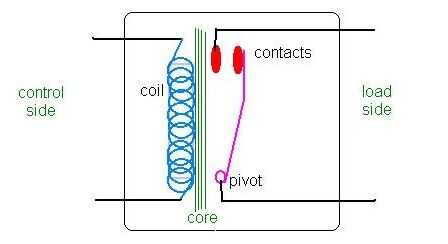

Hay muchos tipos de relés en el mercado, pero el relé más básico tiene por lo menos 2 partes: comandante (tamaño del control) y acción (lado de carga).
Como un soldado que estrictamente realizar comandos del comandante, el relé recibe los comandos y actúa entonces como un interruptor: cuando el comandante dice: "¡ conectar!", se conecta el "pivote" en el lado izquierdo de rojo contactos, para que las piezas correctas del circuito conectaron; Cuando el comandante dice: "¡ conectar!", conecte el pivote con la derecha de los contactos de la red, por lo que las piezas correctas del circuito desconectado.

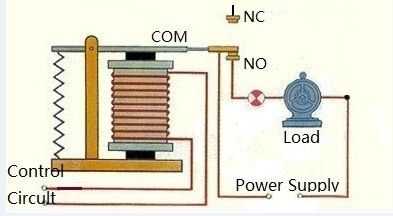

Un relé típico que se utilizan más a menudo en el mercado como foto de arriba:
Normalmente hay 3 puertos en el relé: puerto COM , NC (normalmente conectado a COM) Puerto y NO(normalmente abierto de la COM). Cuando el circuito de control no funciona, el puerto "COM" contactos "NC" puerto ya que hay que un resorte "C" tira de él; Cuando el circuito de control, la bobina "A" va a generar atracción electromagnética para hacer los contactos del puerto "COM" el puerto "NO", así hacer el circuito izquierdo conectado. Y si hay suficiente suministro de energía, el motor de la C.C. comenzaría a funcionar.
