¿Paso 3: Cómo Elecrow diseño el escudo de relé?
Sí, es tan fácil de usar un relé. Pero es teórico, tenemos que notar algo en uso real. Elecrow relé escudo tiene los siguientes puntos para garantizar su uso.

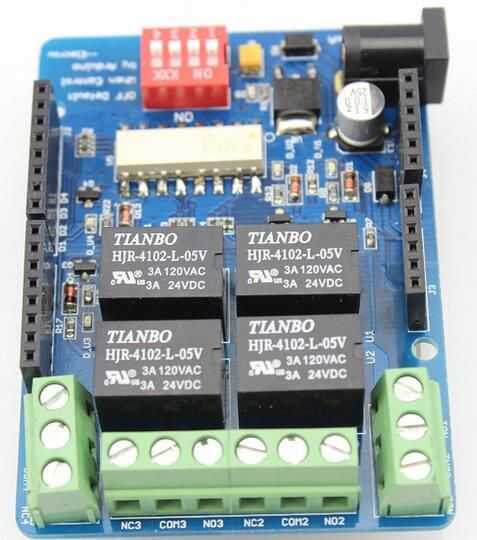

1. confiable relés y el diseño.

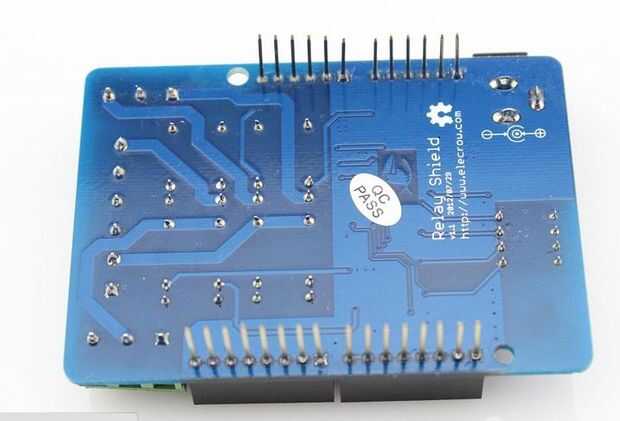

Relés de fiable es el más importante y como el ancho de cobre y el peso serán impactos máximo actual puede ser fluido en el circuito, la anchura de la disposición debe cumplir los requisitos actuales. El uso de Elecrow confiable relés que apoya actual 3A y 3A con disposición en 100 milésimas de pulgada. Además,
el área de alta tensión no son cobre plantado, ávido a la alta tensión afecta a la tierra.
2. aislamiento en HIHG voltaje y circuito de baja tensión;
La alta tensión es peligrosa, tanto para los seres humanos y el controlador. Si hay cualquier problema, el voltaje HIHG puede destruir todo el circuito, especialmente el microcontrolador. Por lo tanto, el aislamiento entre el circuito de voltaje HIHG (lado activo) y el circuito de bajo voltaje (lado del comandante) es esencial.
El elecrow utiliza un optoacoplador IC TLP521 para aislarlos. Con este optoacoplador, reduciría riesgo de controlador dañado por la alta tensión, como el alto voltaje no pasaría el optoacoplador.
¿3. como manejar el comandante?

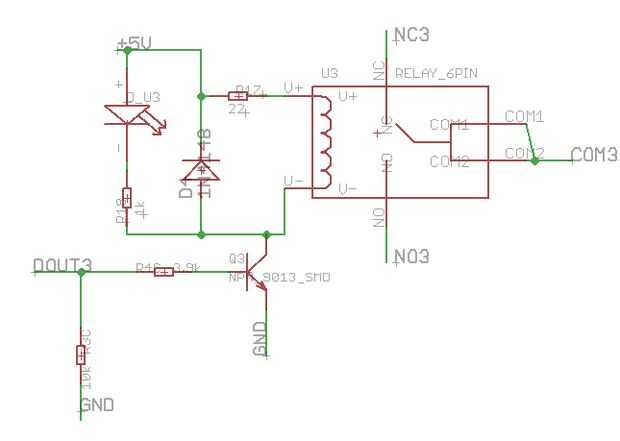

La bobina "A" sería necesario actual para hacer suficiente fuerza para atraer el puerto COM, pero como el Arduino digital sólo puede salida 20mA actual, que también necesitamos un circuito de impulsión para conducir el Relais, con un transistor:
Cuando DOUT3 entre lo del transistor, el emisor y el voltage(5V) HIIGH
(Q3) es conductora, por lo tanto la corriente fluiría de + 5V de alimentación, R17 y entonces el relé, el Q3, y tierra. El R17 se selecciona para limitar la corriente, para hacerlo conveniente para el relé.
Usted también puede ver un diodo D14 paralelo al relé, para limitar a la Back EMF para proteger el relé, además, un LED de serie a una resistencia de límite de corriente para mostrar a los usuarios el estado de trabajo.
4.Power para el relé y placa Arduino.

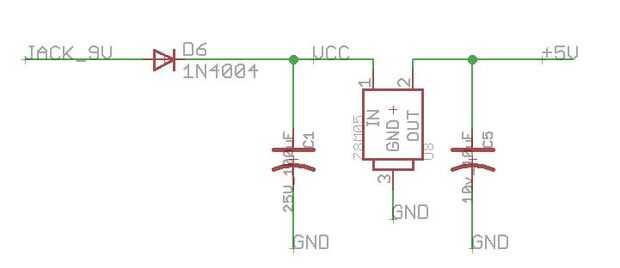

Cuando los 4 relés a bordo están todos activos, necesitan una corriente máxima de 300 mA, que es una carga grande para el circuito de alimentación de Arduino, especialmente cuando alimentado por USB (500mA máx.). Así, un circuito de energía adicional se agrega en el escudo de relais de elecrow, con un diodo (D6) para proteger la junta al poder invertir conectado.
5. manual Control.
Creo que allí es también a veces usted sólo quiere controlar el voltaje HIHG manualmente. Por ejemplo, si hiciste una lámpara de auto que después de 11:00, pero a veces necesita lo de porque usted necesita escribir un correo electrónico a tus amigas.

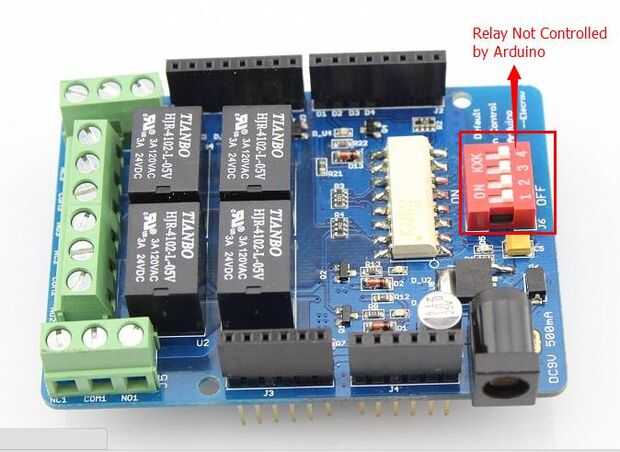

Por esta razón agregamos el control manual para la protección del relé. Con el interruptor en el tablero en "estado OFF", el relé estará siempre en su estado predeterminado, es decir, el puerto COM Conecte el puerto de NC, pero no controlada por Arduino.
