Cómo usar un relé (4 / 4 paso)

Paso 4: ¿Cómo utilizar el escudo de relé de Elecrow?

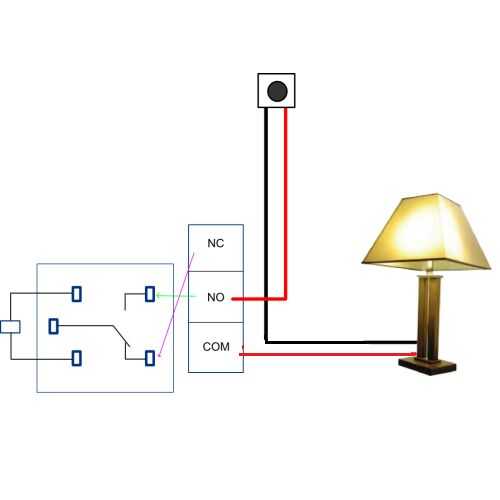

Con lo anterior el hardware, sería fácil de usar el elecrow ahora. por ejemplo, queremos usar el escudo de relé para controlar la lámpara encendido/apagado, conectar los relés como abajo:

1. Corte el cable de la lámpara;

2. Conecte en fin el COM1 y el otro extremo al NO1;

3. Asegúrese de que el interruptor de control manual en el lado off;

4. Insertar el escudo de relé en Arduino y la energía para arriba.

Ahora, usted puede controlar la lámpara encendido/apagado por Arduino, digital a HIHG en D5 que hace el puerto COM conectado con el NO1, es decir, la lámpara mientras que la salida de un lógico bajo mientras sale la lámpara.

Más aplicaciones: también puede hacer referencia a esto: para más uso de escudo de relé.
