Cómo utilizar Bluetooth con su hélice (1 / 12 paso)

Paso 1: Conectar el módulo de Bluetooth a la hélice

supondré en este paso que tiene un módulo Bluetooth instalado en tu PC.  Estos son un elemento estándar común en los ordenadores portátiles más modernos y pueden añadirse fácilmente como un dispositivo USB unos pocos dólares.   Si está utilizando una máquina XP, también querrá asegurarse de que tiene Service Pack 2 o posterior instalado que incluye la pila Bluetooth de Microsoft.

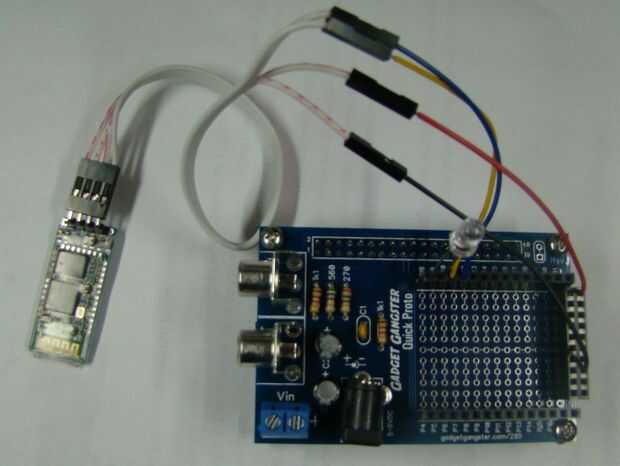

Conectar el módulo de Bluetooth a la hélice:

Con cuatro cables de puente, realizar las siguientes conexiones usando el cable incluido:

  • VCC Bluetooth <> – 3,3 v
  • GND GND Bluetooth <> –
  • Bluetooth RXD <> – hélice P20
  • Bluetooth TXD <> – hélice P21

Eso es todo!  Ahora es el momento de instalar el módulo Bluetooth en el PC.
Encender la plataforma de la hélice para encender el módulo Bluetooth y seguir al siguiente paso...
