Paso 1: Conectar Servos
Hay dos formas de conectar los servos al controlador de Servo de Actobotics:
Conectar Servos (directo)

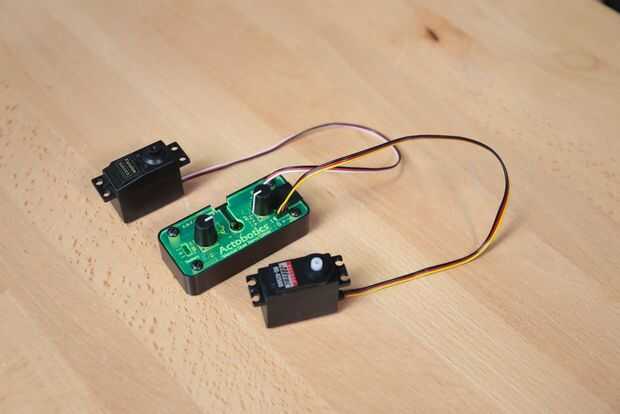

referencia cuadro 1 para conexión directa
Servos pueden conectar directamente a la Junta a través de los pines al puerto de CAT6. Estas clavijas llevan la etiqueta de ' señal, '+' para positivo y '-' para negativo. Esta conexión funciona con casi cualquier marca de servo tiene el conector universal de estilo o tiene la ficha al borde para mayor claridad de la orientación de la clavija.
Conectar Servos (vía puerto de CAT6)

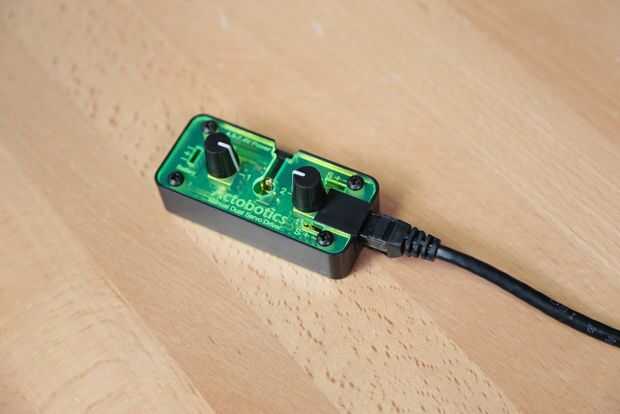

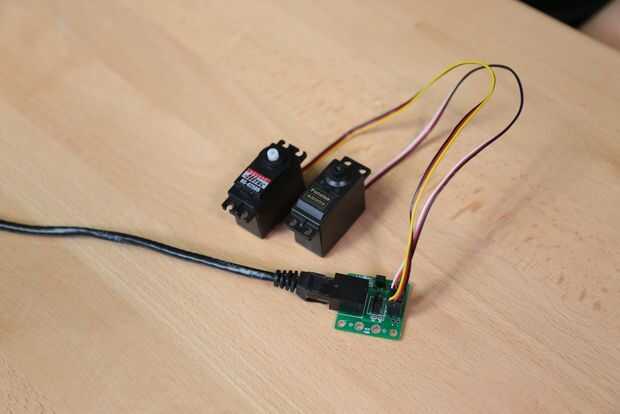

referencia a cuadros 2 y 3 para conexión a CAT6
Si usted desea aumentar la distancia entre los servos y el controlador que desea utilizar el puerto de CAT6. Este puerto le permite ejecutar un CAT6 cable de conexión entre los servos y el controlador para abarcar la distancia. Mientras que extensiones de servo regular (conectadas a los pines de la fila en la parte superior de la Junta) pueden servir el mismo propósito una forma más pulida para ejecutar servos a distancia.
1. Enchufe un cable CAT 6 en el puerto de CAT6.
2. Conecte el otro extremo del cable CAT6 en el CAT6 recibir Consejo Nº 605103
3. Conecte los servos en los pernos de la fila con la etiqueta '1' y '4' en el CAT6 recibir Consejo. Asegúrese de orientar correctamente el conector del servo para que el cable de señal está más cercano el número de canal en el tablero, positivo en el centro y negativo en el exterior.
Encontrarás un pin de puente en el CAT6 recibir Consejo. Si desea aislar el poder entre su controlador de servo y los servos puede retirar este pin y poder tus servos de los agujeros 'AUX PWR' o de los pasadores de repuesto de la fila. En la mayoría de los casos el perno de puente quedarían en el lugar para compartir el poder entre el controlador y los servos.
