Paso 6: Montaje del controlador de Servo Actobotics (tablero pelado, ningún caso)

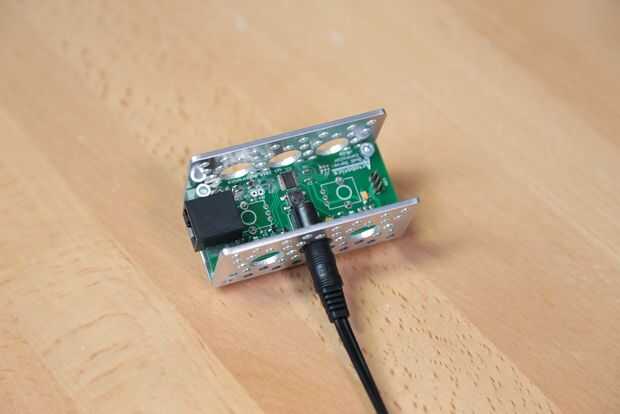

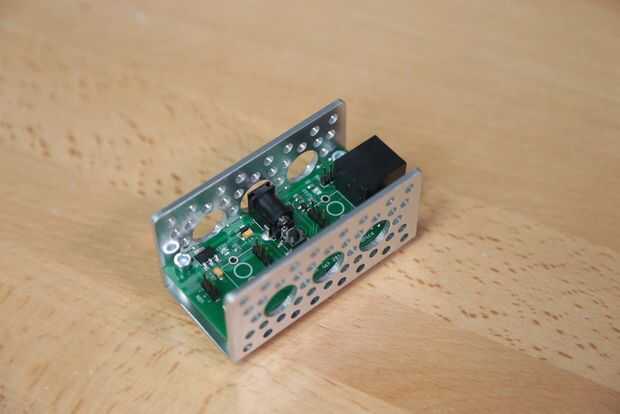

Si usted ha comprado la versión que viene sin la caja que se puede montar el tablero usando los 4 orificios situados en las esquinas. Estos agujeros son 1,061" aparte de arriba a abajo y 2,561" de lado a lado con el fin de coincidir con el patrón de agujero continuo encontrado en el canal de Actobotics. Puede ejecutar 6-32 roscados separadores de espacio la Junta Directiva del canal y luego tornillos 6-32 a través de la Junta para sujetar a los separadores o espaciadores de nylon se pueden ejecutar entre el canal y la Junta, tornillos largos a través de la Junta, a través del espaciador y a través del canal y en un objeto ahusado (placa de tornillo o tuerca de 6-32).

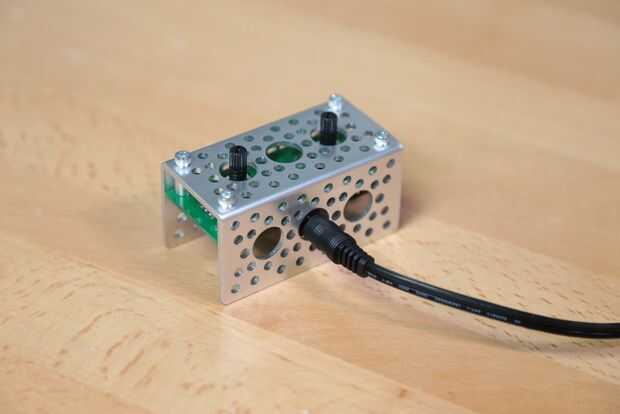

Los potenciómetros se alinearán convenientemente con los agujeros de 1/2" en el canal por lo que pueden pegarlas por los orificios de canal si lo desea. Con una altura correcta hasta la toma de corriente será accesible/usable (. 375" separadores utilizado en la imagen para la alineación apropiada).
