Cómo utilizar el DRO (indicación Digital) (4 / 5 paso)

Paso 4: Referencias de referencia - sistema del molino leer 0,0 en el centro de su parte.

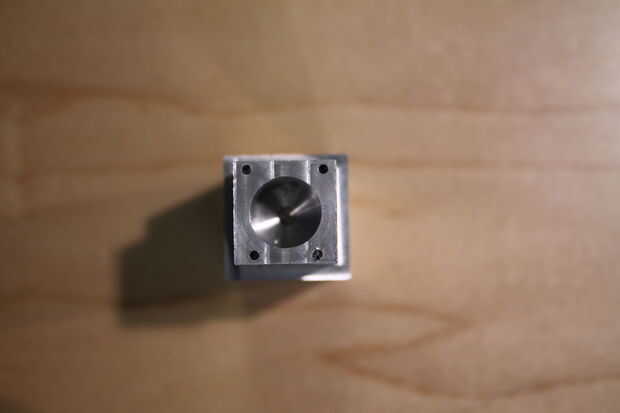

Que le ayuda cuando usted muele un complicado (ver imagen de arriba), las referencias de referencia es muy útil y ayuda a minimizar los errores.  Por ejemplo, tener una sección rectangular y necesidad de un agujero en el centro y perforaciones cerca de los bordes en las coordenadas específicas pueden simplificarse mediante el uso de la herramienta de referencia para superponer el eje con el centro de la pieza en la posición 0,0.  Estos son los pasos que usé para configurar la parte:
1) Coloque la parte en el molino.
2) Coloque el buscador de borde en el collet de molino.
3) Seleccione el icono de la broca de taladro para abrir el menú de herramientas.
4) seleccionar la herramienta correcta desde el menú de herramientas utilizando las teclas de flecha para resaltar la herramienta apropiada y presione la tecla USE la herramienta.   Asegúrese de que tiene el diámetro correcto.  Este es un punto importante.   Si el diámetro del buscador de borde es incorrecto, el dato será apagado.  Si no aparece la herramienta de finder borde correcto, simplemente siga las instrucciones para añadir una nueva herramienta asegurándose de introducir el diámetro apropiado del buscador de borde que su uso.
5) después de seleccionar la herramienta, seleccione la clave de referencia.  Es la tecla con el icono de eje.
6) Seleccione la tecla PROBE y PROBE otra vez.
7) tecla de la línea seleccione Centro.
8) usando el eje x solamente, jugada en el borde y luego enseñar a prensa.
Enseñar a mover 9) hasta el lado opuesto y oprima.
10) Repita los pasos para el eje y.

Cuando termine usted tendrá ahora un eje de referencia (0,0) en el centro de la pieza.
Esto es una función útil cuando usted tiene bocetos o dibujos que su uso para hacer la parte.
