Cómo utilizar el lector de tarjetas de memoria interno de PS3 como un dispositivo USB en tu PC (2 / 6 paso)

Paso 2: Mapa conexiones

a continuación tendremos que trazar las conexiones

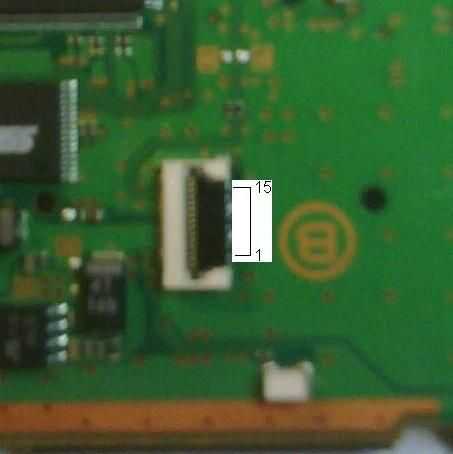

En la parte posterior de la Junta, se dará cuenta del ps3 cinta cable adaptador, aquí es el pin-out a partir de la parte inferior, en la fotografía.

1 - AGND - tierra analógica
2 - DGND - tierra Digital
3 - AGND - tierra analógica
4 - Vcc - voltaje de entrada 5V
5 - Vcc - voltaje de entrada 5V
6 - Vcc - voltaje de entrada 5V
7 - Vcc - voltaje de entrada 5V
8 - AGND - tierra analógica
9 - EXTRSTZ - Reset externo
10 - AGND - tierra analógica
11 - AGND - tierra analógica
12 - USB D - - datos USB-
13 - USB D + - USB datos +
14 - AGND - tierra analógica
15 - AGND - tierra analógica
