Paso 3: Soldar las conexiones

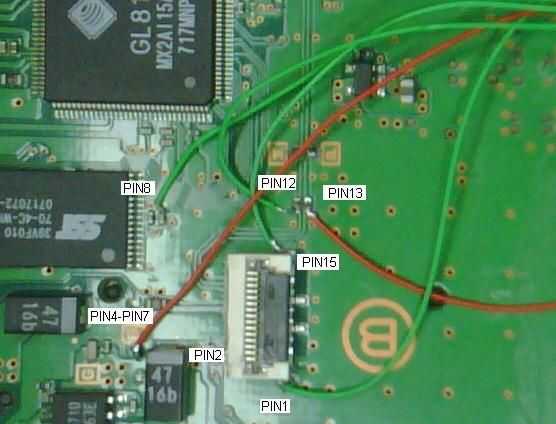

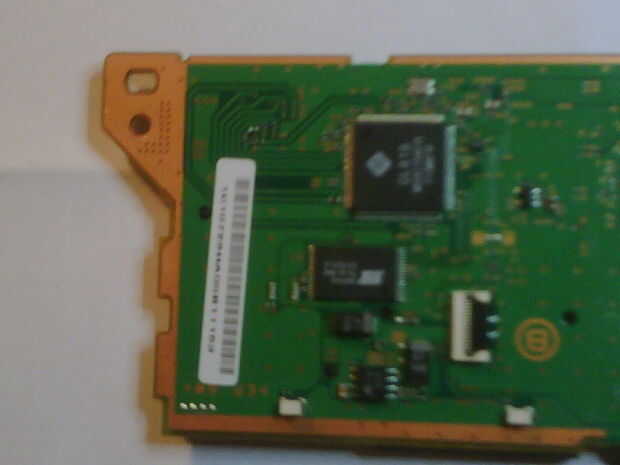

PIN1 y pin15, análogo de tierra, se pueden cablear directamente desde el conector de 15 pines, tienen grandes puntos de contacto y en la parte superior e inferior. Esto también se encarga de Pin3, Pin10, el Pin11 y Pin14
Pin7 Pin4 son todos vcc, 5 voltios de entrada y puede ser conectado en una soldadura el punto directamente a la izquierda del símbolo "B" más pequeño al lado de la diode(red wire) gran 4716b.
Pin8 es otro motivo análogo, éste debe conectarse al lado de uno de los diodos de montaje superficial a la derecha del chip SST39VF010 GND.
PIN 9 no deben usarse.
Pin 12 y 13 de Pin, el- + datos USB necesitan estar conectado al menor contacto de las resistencias directamente encima del clip de 15 pines. NEG - está a la izquierda, punto de venta + a la derecha.
Y por último Pin2, el DGND. (Niño problema) esto * debe conectarse directamente en el conector de 15 pines de nuevo a su propia * tierra, pero no pudo soldar un cable desde los 15 pines directamente, así que soldar el pin 2 al pin 1.
Ahora sé que algunos de ustedes que han tratado con AGND y DGND me dirán que estoy poniendo digital interferencia en el plano de tierra analógica. Sin embargo, permítanme recordarles, este chip funciona a la velocidad de bus no causa problemas. (que he encontrado con un osciloscopio)
