Paso 2: ¿Qué puedo yo interfaz con? ¿Arduino? ¿PIC?

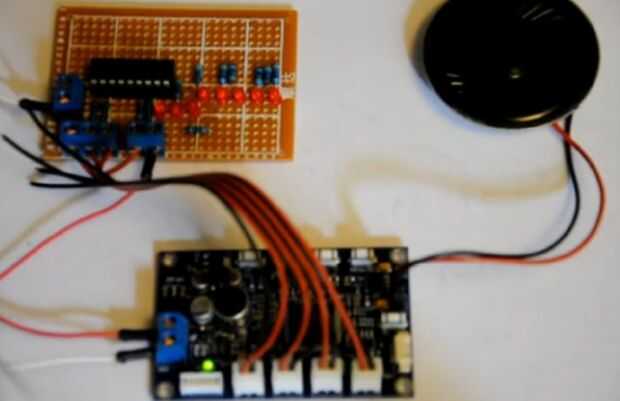

Sí de puñetas! Es muy fácil para este módulo Arduino, PIC, brazo, o proyecto de sello. Incluso puede ser interconectado con sus proyectos digitales TTL o CMOS. He creado un controlador de lógica que te ofrece tanto como un kit de bricolaje y como un módulo de ensamblado. Usted puede programar su propio, pero por debajo es un buen ejemplo de lo que estoy hablando sobre. Este controlador de lógica toma las salidas de los ES6928P y es capaz de hacer lo siguiente:
Modo #1) Salida regulador de la palanca: este modo toma el pulso momentáneo de la ES6928P, y a través de la programación, actos para cambiar cada una de las cuatro salidas a través de la viruta PIC programada. Estará haciendo un instructable sobre esto en una fecha posterior.
Modo #2) Modo de cerradura de combinación: sólo tiene un corto periodo de tiempo a decir cada uno de su cuatro comandos en orden. Si se tiene éxito, cambiará una sola salida del PIC. Hay un encabezado en la placa que le permitirá para que usted elija si o no esta salida alterna, o va alto (5v) por un corto tiempo, luego baja otra vez (0v).
Modo #3) Duplicador de salida: este es mi modo favorito. Utilizando un comando de control y algunos lógica binaria, puede utilizar cuatro comandos de voz para activar hasta ocho salidas del PIC. Hay un encabezado en la placa que le permitirá para que usted elija si o no esto salidas cambiar o ir alto (5v) por un corto tiempo, luego baja otra vez (0v).
Cada una de estas modalidades puede verse en este video:
