Cómo utilizar el Sensor de Adafruit BMP280 - Tutorial de Arduino (2 / 5 paso)

Paso 2: El circuito

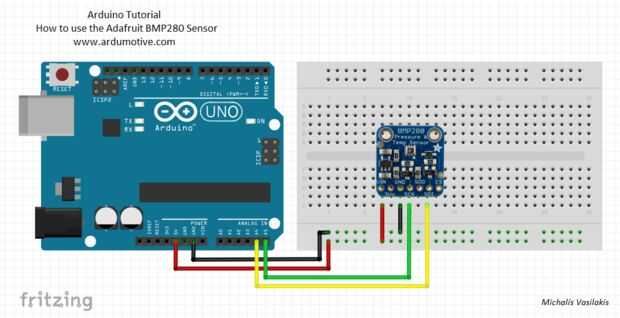

Las conexiones son bastante fáciles, ver la imagen de arriba con el circuito de protoboard esquema.

Vamos a utilizar la conexión I2C (pines SCL y SDA)

Conexiones del sensor Adafruit BMP280:

  • Vin a pin de 5V de Arduino
  • 3Vo
  • Toma de tierra para GDN
  • SCK a pin SCL Arduino (A5)
  • SDO
  • SDI con conector de Arduino SDA (A4)
  • CS
