Paso 2: Encontrar el registro en el código de Arduino
Por ejemplo, en el Arduino cada pin se ha dado un número. Hay 14 pines digitales y 6 terminales analógicos.
13 el PIN es el pin que está conectado a un LED. Practica tu primer código escribiendo a ese pin para encender el LED. http://www.Arduino.CC/en/Tutorial/Blink?from=tutorial.BlinkingLED
Código de Arduino muestra 1.
pinMode (13, salida); Gire el pasador 13 a la salida
digitalWrite (13, HIGH); activar pin 13 usando digitalWrite

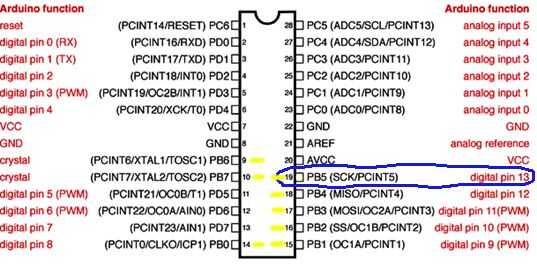

Eso está todo bien, pero no es hasta cerca de lo que realmente está pasando. El Arduino Uno utiliza el microcontrolador ATmega328P-PU. Lo que llama Arduino pin 13 es PB5. Eso significa que es el quinto bit en registro del puerto B. http://www.Arduino.CC/en/hacking/PinMapping168
