Paso 1: Construir el circuito.
PIEZAS QUE SE NECESITA:
1 x 560Ω resistencia.
1 x 56KΩ resistencia.
1 x piezo o pequeño Altavoz.
1 x interruptor de la foto (yo usé un HY810H tengo de ebay).
PLACA ARDUINO, cables de puente y tablero de pan...

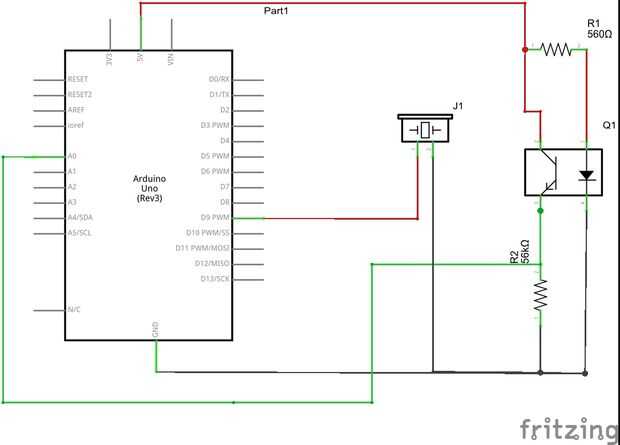

La foto de arriba muestra el circuito simple que se necesita construir.
La resistencia de 560Ω conectada a la IR led es para cortar la tensión de arduinos de 5V a acerca de 1V, el HY810H IR led voltaje de entrada máximo 1.6V y el resistor de 560Ω trae los arduinos voltaje de 5V proporcionado hasta 1.17V (muy por debajo de la tolerancia, pero lo suficientemente alta para obtener buenas lecturas de la salida de los transistores de la foto).
La resistencia de 56KΩ está conectada con el transistor de la foto como un divisor de tensión para obtener su analógica lectura a tu placa de arduino, he probado este circuito sin el divisor de tensión y que funcionaría no vale una mierda. Cuando lo configuro como un divisor de voltaje tengo lecturas muy buenas y estables a la placa arduino.
El resto del circuito es bastante auto explicativo así que vamos a pasar a probándolo...
