Paso 1: El problema
(puede omitir este paso si sólo estás interesado en plotly)

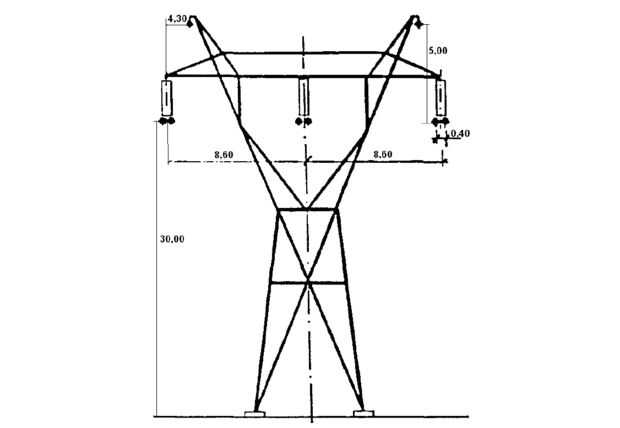

La situación que estoy analizando es una línea de transmisión, fases 3, línea de alimentación de corriente alterna de 50 Hz considerando una tensión de 400kV y una potencia de 1200MVA. Cada fase se compone de 2 conductores (2 maneras "liados"). También hay 2 cables arriba tierra o protector de cables en la parte superior de la torre. Todas las distancias importantes están representadas en la imagen anterior (en metros).
La sección estudiada es un área perpendicular a la longitud de los conductores, teniendo en cuenta 40 m para cada lado del centro de la torre (en el eje X) y una altura de 50 m desde el suelo (en el eje Y).
El campo electromagnético, como el nombre lo dice, se hace de 2 componentes, el campo eléctrico y campo magnético. Este trabajo analiza por separado en los instantes de tiempo diferentes.
