Cómo utilizar la pantalla LCD con arduino tutorial (2 / 5 paso)

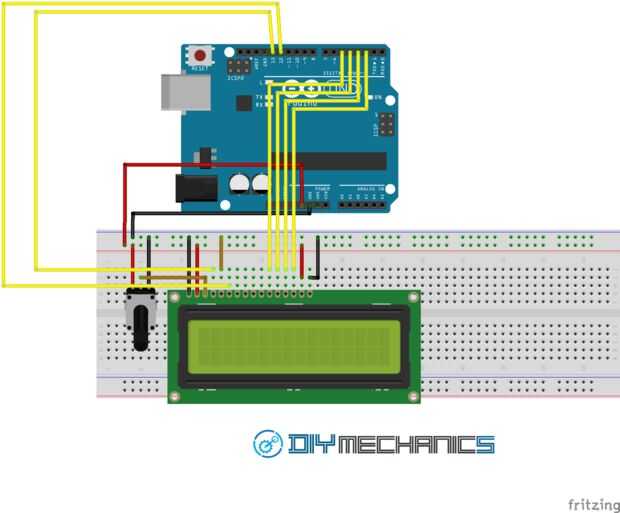

Paso 2: Diagrama esquemático de PROTOBOARD.

Ahora tenemos que conectar los pines de la pantalla LCD con Arduino!

usar un protoboard!

Nota: cuidado con las conexiones, cualquier conexión errónea que destruirá la pantalla LCD.

tomar mucho tiempo para conectarse, ser paciente :)

Después de conectar todo de manera correcta, podemos ir al siguiente paso.

PREPARATE PARA ESO!
