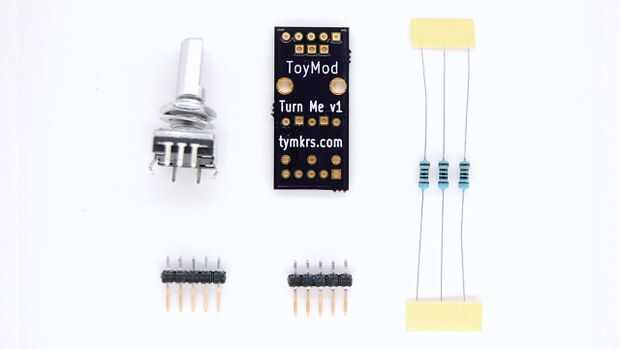

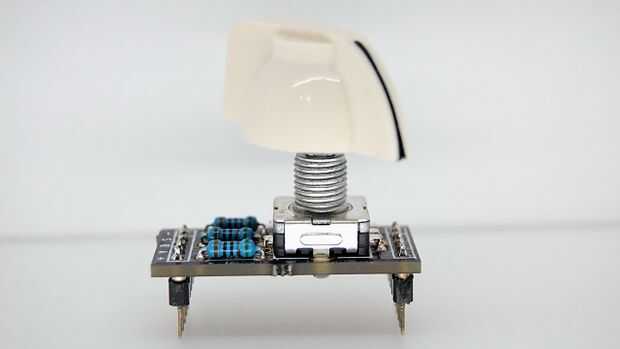

Hacemos un montón de kits diferentes, muchos de ellos para sintetizadores de audio. Uno de ellos le permite usar un codificador rotatorio en un protoboard para sus proyectos.
¿Qué son los codificadores rotativos?
Codificador rotatorio, también conocido como codificadores de la cuadratura/eje, es dispositivos que pueden convertir el movimiento de un eje eje código analógico o digital. Por ejemplo, el selector de control de volumen en la radio del coche, o perillas de horno, son codificadores rotatorios. En pocas palabras, estos se utilizan cuando el proyecto necesita saber si un mando ha ido en una determinada dirección, velocidad o posición.
¿Cómo funciona? (Ref: http://www.ni.com/white-paper/4763/en)
Así sucesivamente este codificador rotatorio especial que hemos proporcionado, hay 3 valores que puede mantener un seguimiento de. S (para el cambio, como un interruptor momentáneo), A y B.
"El tipo más común de encoder incremental utiliza dos canales de salida (A y B) a posición de sentido. Con dos pistas de código sectores colocados a 90 grados fuera de fase, los canales de dos salida del codificador de cuadratura indican posición y dirección de la rotación. Si una lleva B, por ejemplo, el disco está girando en sentido horario. Si B conllevan una, el disco está girando en sentido antihorario. Monitorizando el número de pulsos y la fase relativa de las señales A y B, puede seguir la posición y la dirección de la rotación." S - se trata esto como un interruptor momentáneo. Cuando se presiona hacia abajo, se registrará un valor (1 o 0), y cuando lo suelte, se registrará otro valor (1 o 0)
Para tener este kit, ¿qué necesito saber?
- El codificador rotatorio es: PEC11L-4220F-S0015-ND
- El codificador es clasificado para un máximo de 10 mA @ 5v DC
- Ficha técnica: http://www.bourns.com/PDFs/pec11l.pdf
- Tiene 30 "clicks" por la revolución de 360 grados.
- Su actuador tiene un extremo aplanado de 6mm de diámetro.

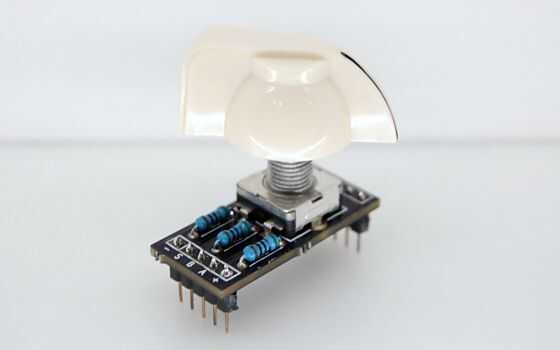

- Una rúbrica es realmente eléctricamente pertinente - el marcado-, S, B, A, +. La otra cabecera se utiliza exclusivamente para ayudarle permanecer mejor en el protoboard.
