Paso 2: XCTU - configuración de los módulos xBee
Descargar el software XCTU desde aquí.
Ejecute el programa y conectar la placa XBee Explorer USB con el ordenador.
Haga clic en el icono de "Detectar dispositivos" para añadir tu xBee en el software XCTU.

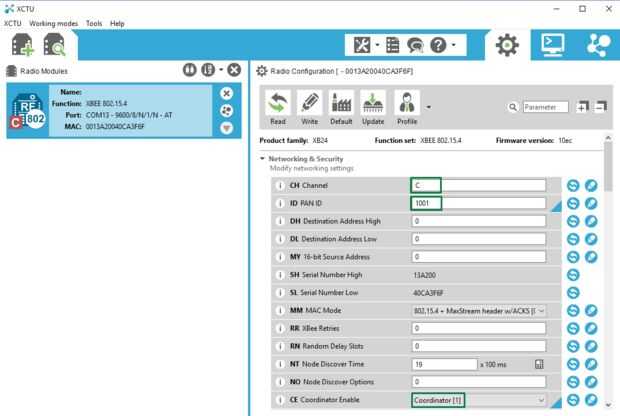

Ahora haga clic sobre él (primera imagen de arriba) y el campo CH por ejemplo "c" y el campo ID para por ejemplo "1001". Estos valores deben ser el mismo para todos los módulos de xBee para comunicarse con los demás. Ahora bien, como este xBee será nuestro transmisor, establecer el campo de la CE como "Coordinador". Si no establece la velocidad a 9600bps, cambiar a este valor.
Ahora haga clic en el botón "Grabar" para guardar los cambios en el módulo xBee.
Desconectar el tablero de xBee explorer de su ordenador y conecte el otro módulo xBee en él.
Conecte el tablero de la explorer con el ordenador de nuevo y seguir el mismo procedimiento (segunda imagen de arriba) pero esta vez el campo de la CE como "Aparato".
Finalmente la configuración de nuestro xBees debe ser:
Para el transmisor xBee:
- CH: C
- ID: 1001
- CE: Coordinador
- Velocidad en baudios: 9600 bps
Para xBee receptor:
- CH: C
- ID: 1001
- CE: punto de final
- Baund velocidad: 9600 bps
