Paso 3: esquemas
El circuito es tan simple:

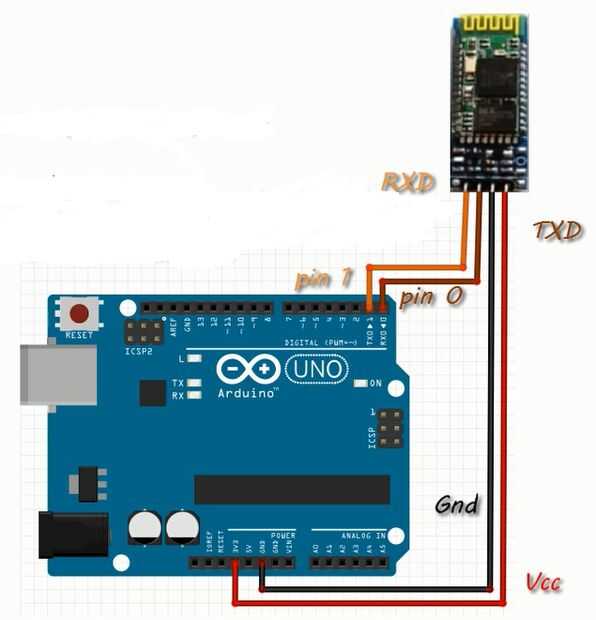

Pines de Arduino:---Módulo Bluetooth:
RX (Pin 0)----------------------------------------TX
TX (Pin 1)-----------------------------------------RX
5v---------------------------------------------------5v
Gnd-------------------------------------------------Gnd
Pin2,Gnd------------------------------------------Gnd

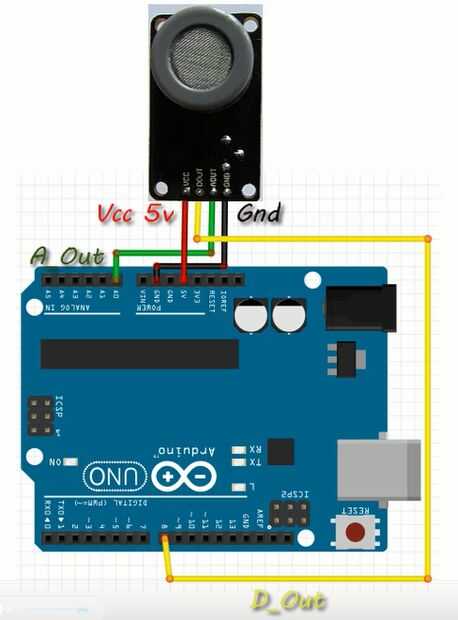

Pines de Arduino:---MQ-7(CO Sensor):
Vcc ------------------------------------------- 5V pin
GND ------------------------------------------ GND pin
A_Out ----------------------------------------- A0 pin
D_Out ----------------------------------------- pin 8.
Bluetooth HC-06
Notas y consejos: tiene que quitar los cables RX y TX cuando está cargando el bosquejo a su Arduino. Si el módulo de Bluetooth HC-06 pide una contraseña, es ' 1234′. A veces las personas conectan el TX del módulo bluetooth a el TX del Arduino... que está mal y no funcionará. Asegúrese de que usted conecte correctamente, la TX RX y RX en el TX.
