Paso 12: Determinar y cambiar los valores de sus resistencias

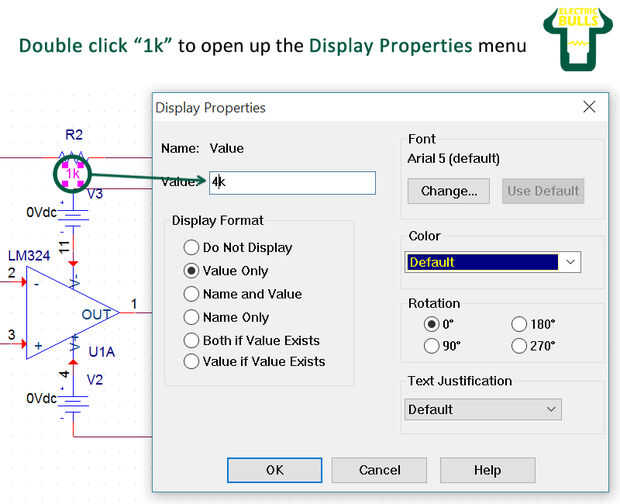

Para cambiar el valor de un elemento, haga doble clic en el valor al lado del elemento.
Para los efectos del presente Instructivo, que utilizará estos valores para los siguientes elementos:
R1 = 1 kOhm (1 x 10 ^ 3) R2 = 4 kOhm (4 x 10 ^ 3)
Lee esto solo si usted quiere entender por qué: El circuito que estamos usando tiene una configuración inversora. En términos simples, la fuente de voltaje está conectada al terminal inversor (el marcado con un - signo). La amplificación de ganancia, puesto que los amplificadores operacionales (op-amps) amplifican, está definida por:
-R2/R1
Aquí estamos tratando de lograr una ganancia de 4, y por lo tanto dividimos 4 kOhm por 1 kOhm. El signo negativo invierte la onda sinusoidal.
