Cómo utilizar OrCAD diseño y simulador PSpice para construir un amplificador operacional (14 / 16 paso)

Paso 14: Crear y configurar un perfil de simulación PSpice

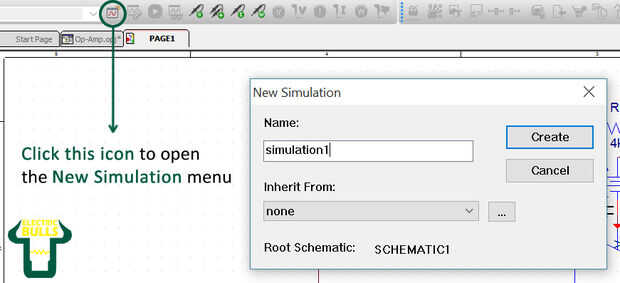

Para iniciar una simulación, es necesario crear un perfil de simulación. Haga clic en el icono que se muestra en la imagen y el menú de la Nueva simulación se abrirán. Puede tener cualquier nombre.

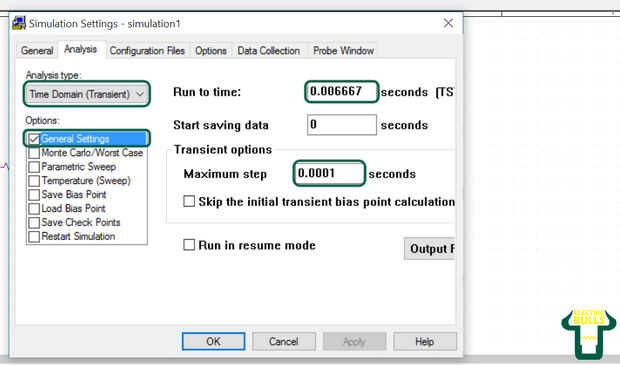

Configuración: Como crear el perfil, aparecerá un panel con la configuración. Asegúrese de seleccionar la siguiente configuración:

  • Tipo de análisis: dominio del tiempo (transitorio)
  • Opciones: Configuración General
  • A tiempo: 0.006667
  • Paso máximo: 0.0001 o 0.001
