Cómo utilizar OrCAD diseño y simulador PSpice para construir un amplificador operacional (2 / 16 paso)

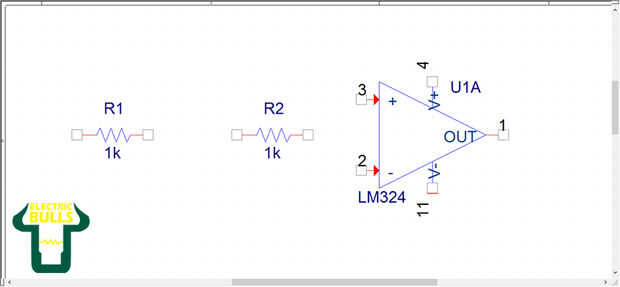

Paso 2: Coloque un Op-Amp en el esquema

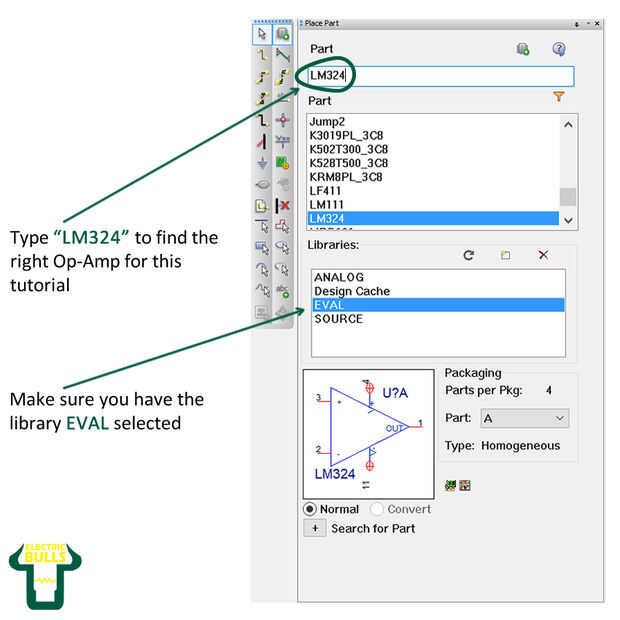

Ahora agregará el Op-Amp para el esquema. Tipo LM324 en el campo superiory Seleccione la biblioteca de EVAL . Lugar esta parte en el lugar de trabajo.

Una vez más, recuerde que para arrastrar y soltar la parte del esquema debe haga doble clic primero.
