Cómo utilizar OrCAD diseño y simulador PSpice para construir un amplificador operacional (3 / 16 paso)

Paso 3: Espejo verticalmente el Op-Amp

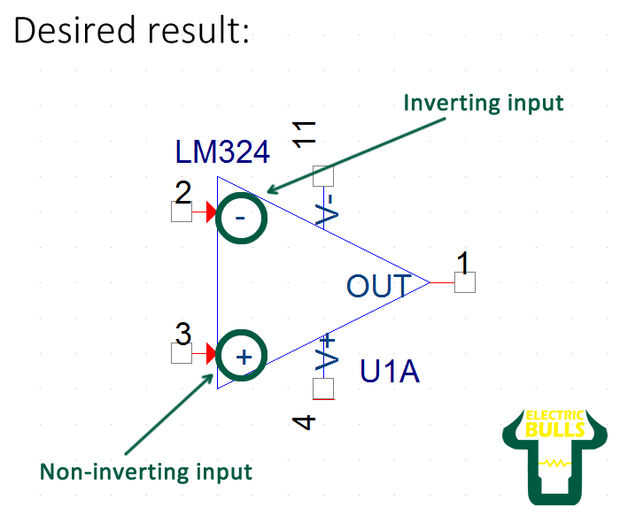

Este paso pretende presentarle las opciones de colocación que tiene el diseñador. Haga clic derecho sobre el Op-Amp seleccionado y haga clic en espejo verticalmente.

La razón para hacer esto es porque la mayoría de esquemas mostrarán sin inversión terminal en la parte inferior y la inversión en la parte superior.
