Cómo utilizar OrCAD diseño y simulador PSpice para construir un amplificador operacional (5 / 16 paso)

Paso 5: Colocar tres partes de tierra

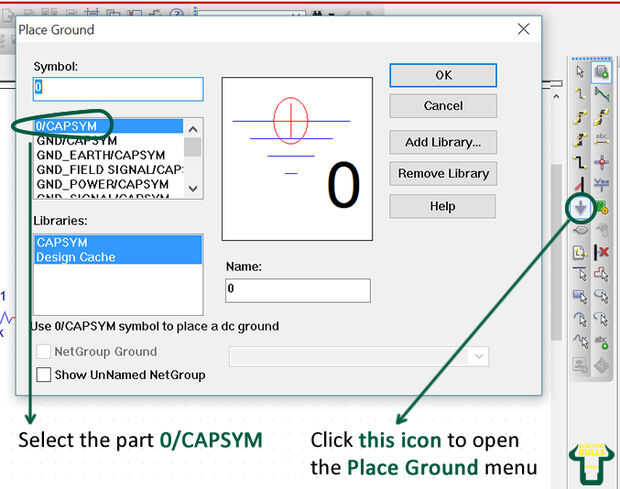

Se abrirá , haga clic en el icono de las imágenes y un nuevo menú con muchos tipos de partes. Seleccione el nombre un 0/CAPSYM y lugar tres de estas en el lugar de trabajo.

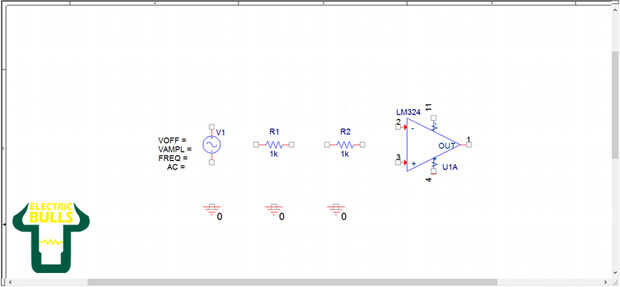

Las piezas que has colocado en el lugar de trabajo hasta ahora pueden verse en la segunda imagen.
