Cómo utilizar OrCAD diseño y simulador PSpice para construir un amplificador operacional (6 / 16 paso)

Paso 6: Colocar dos fuentes de DC en el esquema

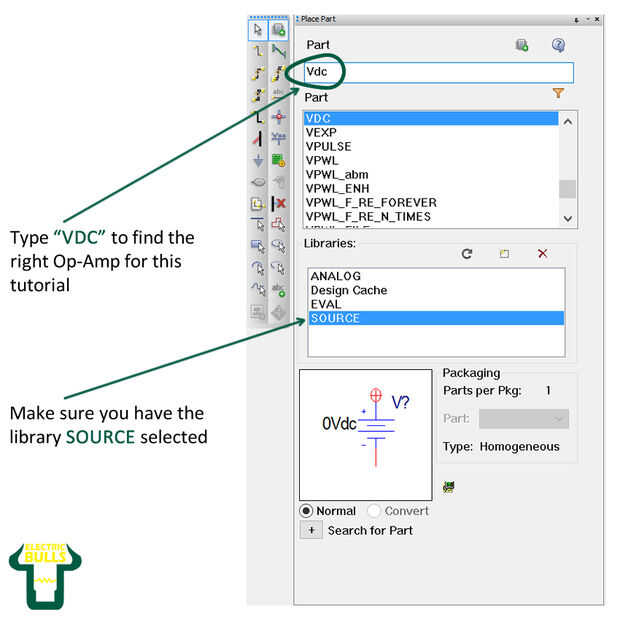

Tipo VCC en el campo superiory Seleccione la biblioteca de fuente . Lugar esta parte en el lugar de trabajo.

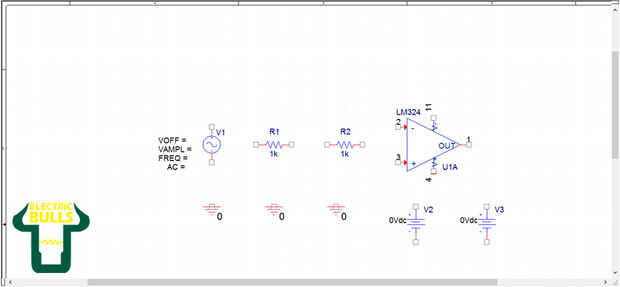

Tenga en cuenta que después de este paso tienes todas las piezas que necesita en el lugar de trabajo. Ahora aprenderás cómo conectar estos.
