Cómo utilizar relais 12V en Arduino

Quiero publicar un Instructable...

Así que hice este uno muy simple: Cómo cambiar un dispositivo de tensión más alto con una salida de tensión inferior.

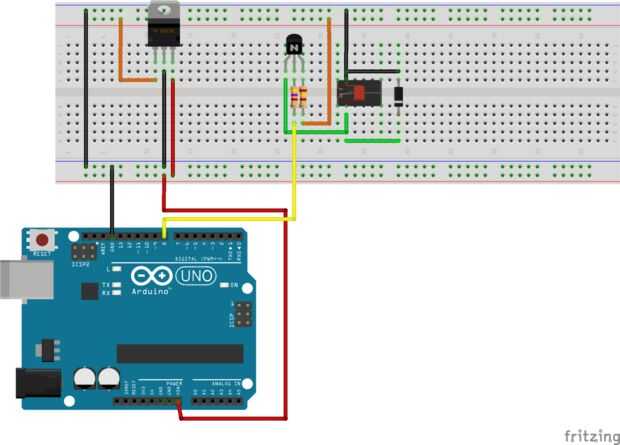

Aquí utilizo una salida de 5V de arduino para dirigir un relé de 12V.

Sólo algunos componentes extras: 3 regulador de voltaje patas como un 7805, un transistor (NPN), un diodo (como un 1N4001) y dos resistencias. Y por supuesto el relé.

Soy muy nuevo en Fritzing(c) demasiado, así que por favor no me disparan...

Etiquetas: Arduino, Electrónica, Transistor
