Paso 4: Esquema y teoría de operación

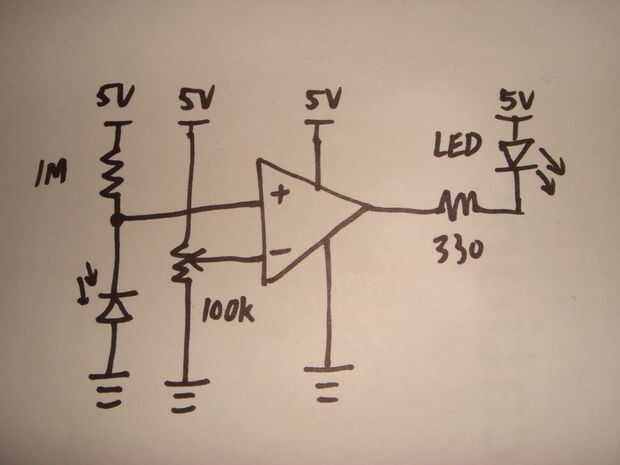

(1) transmisor de IR brillará directamente al receptor de infrarrojos. Receptor IR está conectado en sentido inverso parcial con una resistencia de 1M ohm serie. Esto crea un divisor de potencial para el amplificador operacional no invertir de entrada, V +.

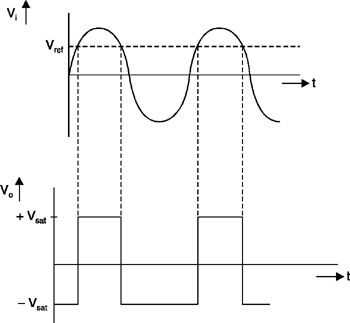

(2) la 100k resistencia variable ohmios se conecta al amp op invertir entrada. Al ajustar la resistencia variable, podemos ajustar la tensión de referencia del comparador.
(3) cuando se bloquea el receptor de infrarrojos a transmisor IR, aumentará la resistencia a través del receptor de infrarrojos. Así aumentará la tensión en no invertir de entrada.
(4) desde V + > V-, la salida del amplificador operacional será 5V. En este caso, se apaga el LED. Sólo cuando V + < V-, la salida del amplificador operacional es 0V, así el LED se enciende para arriba.
