Cómo utilizar un módulo de matriz de LED (3 / 9 paso)

Paso 3: Guía de patrón

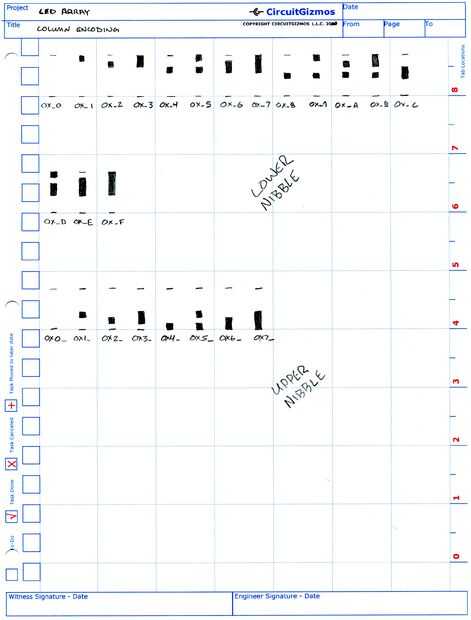

Esta es una página de mis notas. Muestra una columna desde el módulo de matriz de LED. Un cuadrado dibujado en representa un LED que está encendido. Inmediatamente debajo de él es el valor hexadecimal para nibble.

Si estos LEDs son en:
C1 R1
C1 R3
C1 R5
R7 DE C1

Entonces el nibble bajo y nibble superior patrón se traducirían en el valor hexadecimal de 0x55.

Cada personaje tiene 5 columnas, así que sería 5 bytes de datos necesarios para mostrar cualquier único carácter.

Ya que estamos hablando de cerca de 5 aquí, los bytes necesarios para mostrar el carácter 5 son:
0x27
0x45
0x45
0x45
0x37

Esto se determinó por sacar los cinco en una cuadrícula de 5 por 7 cajas y codificación de cada columna en un número.

Consulte note1.zip para obtener una copia de las notas.
