Cómo utilizar un módulo de matriz de LED (7 / 9 paso)

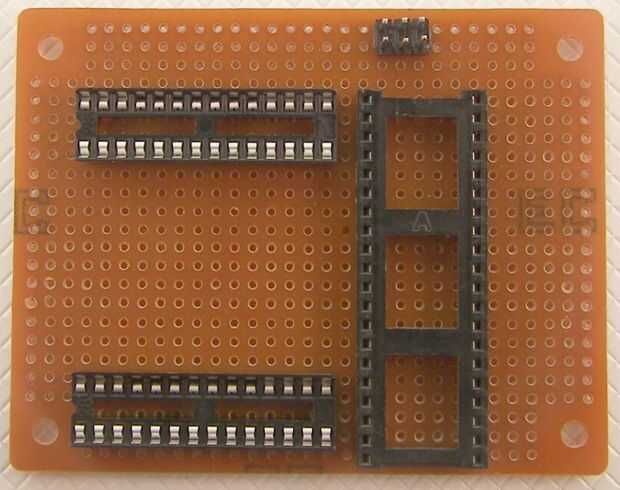

Paso 7: montaje

No va a decir mucho aquí. Soldadura lo. La colocación no es crítico. Los cables utilizados fueron 28 cable wire-wrap de calibre.

Siga las notas en las fotos para un poco de información adicional.

Sin duda si usan un módulo de 8 por 8, o si el módulo de 5 por 7 tiene un pines diferentes a la que he usado, sólo puede copiar la Asamblea sin necesidad de utilizar su noggin para determinar lo que debe cambiar.

O y luego sufrir las consecuencias. Que puede ser que permita que el humo fuera de la electrónica.
