Paso 2: ahora para el LED!

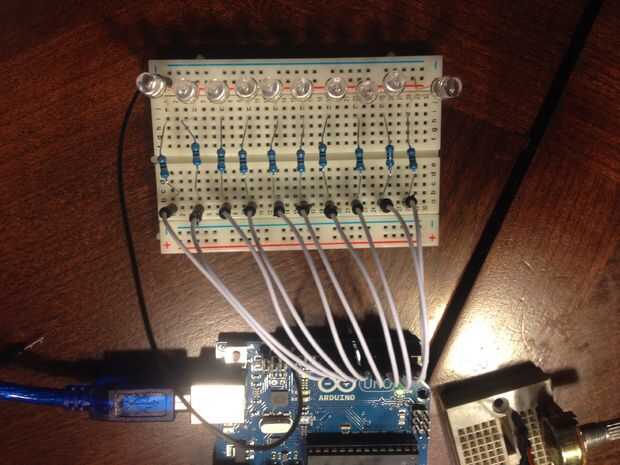

El tablero que estoy usando es un protoboard pequeño con 30 filas. Espacio mi LED hacia fuera uniformemente a partir de fila 1 y dejando 2 filas vacías entre cada uno. Obviamente se puede definir esta parte para arriba sin embargo que desea.
Se ejecutará un jumper de cada fila, en orden, con los pernos digitales de la Arduino a partir de D2 (D0 y D1 son generalmente a la izquierda abierto para depuración y escribir en el monitor serial)
Ahora dependiendo de cuantos LED está utilizando, usted puede terminar tapando en algunos de los pines analógicos. Esto se explica en el código.
Ejecutar un cable de puente desde el riel de alimentación (negativo para el LED) en la tierra en la placa Arduino
