Paso 1: Familiarizarse con la 595

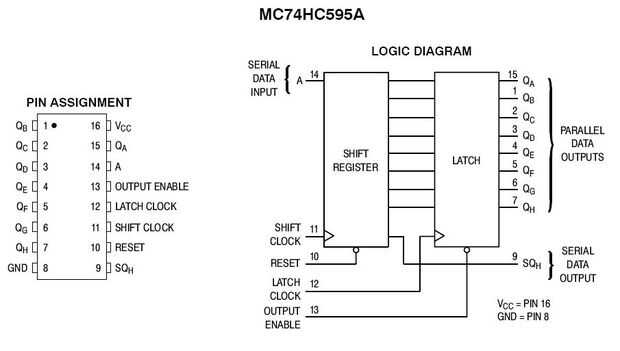

Los pines va como esto:
PIN de fuente de - salida de B - 1 (+) del LED
Pin 2 - salida C - fuente para LED (+)
PIN 3 - salida D - fuente para LED (+)
Fuente de - salida E - pin 4 (+) del LED
Fuente de - salida F - pin 5 (+) del LED
Fuente de - salida G - PIN 6 (+) del LED
Fuente de - salida H - PIN 7 (+) del LED
Pin 8 - GND
PIN 9 - Serial - lleva valor de salida de salida H al Pin de datos (pin 14) del otro 74HC595 para crear una cadena de SR
PIN 10 - cambio registro RESET - activa baja borra datos en Shift Register, registro de cierre es no afectado.
PIN 11 - reloj de cambio - bajo transición HI cambios en datos (0 o 1) de la clavija de datos (pin 14). Puede ser activada muy rápido en las aplicaciones donde desee una tasa de refresco rápido como muestra. Creo que se puede cambiar del orden de 1000 Hz +
Pin 12 - cierre reloj - baja a la transición de HI seguros los datos de SR a las salidas - el seguro en nuestro caso se activarán después de cada 8 bits se cambia de puesto en.
PIN 13 - salida Enable - activo LOW - permite que los datos en el registro de cierre para mostrar en la pantalla. Típicamente esto se mantendrá bajo, así que usted podría apenas de alambre duro, pero tengo la configuración del AVR para controlarla.
PIN 14 - serie datos (datos Pin) - no se asustó por la palabra "serie". Sólo significa digital 1 o 0 en un solo perno. Esto es donde el AVR se alimenta en los bits
PIN de fuente - de salida - 15 LED (+) - es un lugar extraño para ella pero funciona
Pin 16 - VCC VCC 2.0-7.0
