Paso 1: Cómo funciona

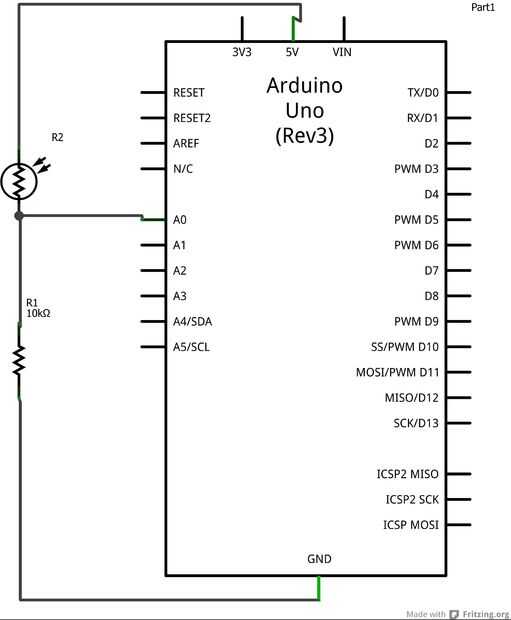

La parte superior del divisor potencial es 5V; la parte inferior está a 0V y (conectado a A0) es algún valor entre 5V y 0V que varía a medida que varía la resistencia de la LDR. Recuerde que la resistencia LDR varía con la luz por lo que la tensión en A0 demasiado.
Si quieres ser muy preciso y técnico puede trabajar a la tensión en A0 como:
Va0 = 5 * R1/(R1+R2)
donde Va0 es el voltaje en el pin A0, R2 es el valor de superior resistencia, R1 es el valor de la resistencia del fondo;
por ejemplo, R1 = 10k, R2 = 5k = > Va0 = 5 * 10000 / (10000 + 5000) = 5 * 10/15 = 3.33V
El LDR tiene un valor alto cuando la luz no está presente. El valor de la resistencia de la LDR depende del tipo. En este caso es alrededor de 10k. A medida que el nivel de luz aumenta las gotas de resistencia, que hace que el incremento de la corriente (por ley de Ohm), que a su vez, hace que la tensión en A0 (Va0) aumento.
Eléctricamente se trata de lo que está sucediendo (saltatelo si usted no está interesado en esto): el LDR y resistencia están en serie con la tensión (5V), por lo que la corriente que fluye a través de ellos es el mismo (el pin A0 dibuja virtualmente cero corriente). Por lo que la corriente a través del resistor es (por ley de Ohm):
I = 5 / (R1 + R2)
Ahora, el voltaje en el resistor se aplica a A0. Otra vez, por ley de Ohm que es:
Va0 = I * R1
Sustituyendo la ecuación para que hacia en esta ecuación se obtiene:
Va0 = 5 * R1/(R1+R2)

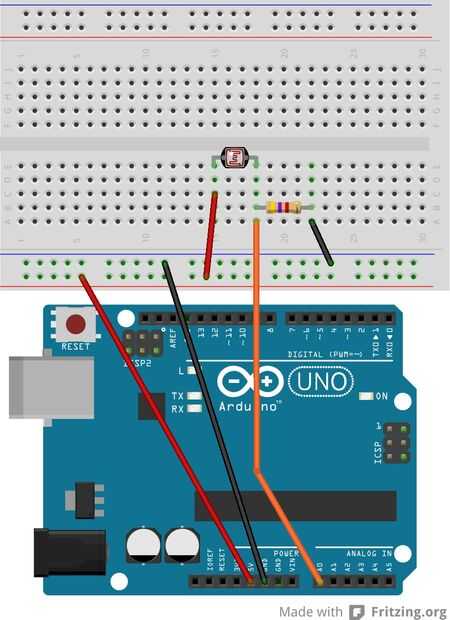

Ver como se ve en un protoboard.
