Cómo utilizar un servo motor - Arduino Tutorial (2 / 4 paso)

Paso 2: El circuito

Los servomotores tienen tres hilos: alimentación, tierra y señal. El cable es típicamente rojo y debe ser conectado al pin de 5V de la placa Arduino. El cable de tierra es normalmente negro o marrón y se debe conectar a un conector de tierra en la placa Arduino. El perno de la señal suele ser amarillo, naranja o blanco y debe estar conectado a un pin digital en la placa Arduino.

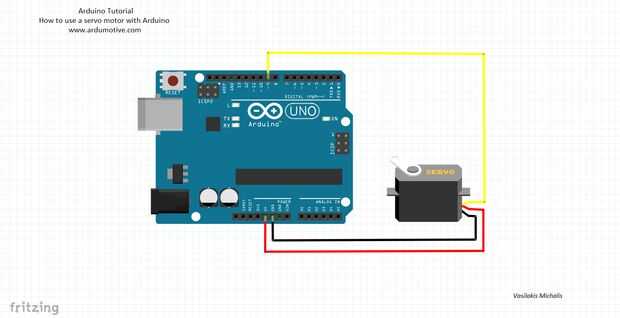

Las conexiones son bastante fáciles, ver la imagen con el esquema del circuito de protoboard.

Nota

Servos dibuja un poder considerable, así que si usted necesita para manejar un servo de biger, probablemente necesitará energía de una fuente separada (no del pin de 5V de Arduino). Asegúrese de conectar los motivos del Arduino y fuente de alimentación externa junto!
