Paso 2: Diseñar el diagrama de bloques
¿Cómo hace stop watch trabajo?
El cronómetro sigue hasta 0.1 segundo de tiempo. Se inicia cuando se pulsa una tecla. Se detiene si se pulsa el mismo botón. El Conde se reanudará si se pulsa este botón después de parada. Hay otro botón de reset. El cronómetro se restablecerá si el recuento de detener y restablece el botón. La cuenta se mostrará en la pantalla siete 4 dígitos.

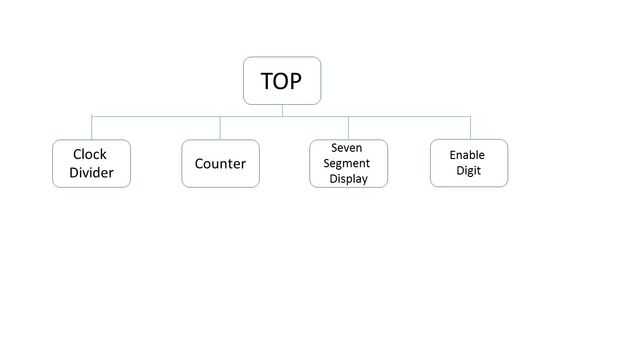

Diagrama de bloques
Basado en el requisito funcional, deben haber cuatro módulos – superior, contador, siete segmentos pantalla, divisor de reloj y habilitar dígito
