Paso 6: Paso 6: modificar el archivo de restricción
Tenemos que descomentar los puertos que queremos utilizar en el hardware físico y cambiar el nombre del puerto para que coincida con el nombre de nuestro módulo. Como se mencionó antes, necesitamos clk, enable_Dx, cx y dp como entrada y salidas. Por lo tanto, necesitamos primero encontrar estos puertos en el maestro xdc.

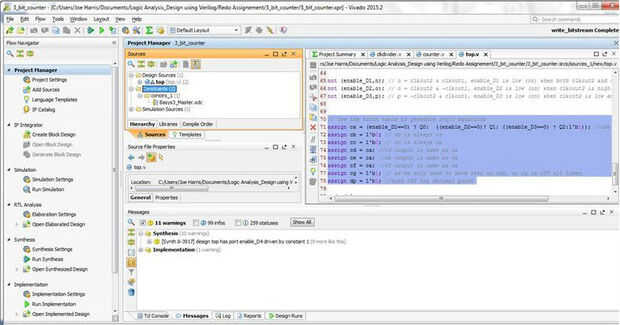

Ampliar las restricciones en el panel de fuentes
Haga doble clic en el Basys3_master.xdc. Luego, ver códigos que describen todas las entradas físicas y propiedades de salida. Cuando borramos "##", las declaraciones serán no comentadas para que podemos usar estos pines. Todos los pines FPGA en el maestro xdc se agrupan bajo el mismo periférico. Por ejemplo, si usted quiere encontrar pins para display de siete segmentos, simplemente haga clic en "ctrl + F" y escriba "7 segmentos display" encontrará a todos los pines como dígitos permite y las conexiones del segmento. Cambiar el nombre de los puertos utilizados (en cada línea, después de get_ports) según los nombres de señal de nivel superior en el proyecto
