Cómo utilizar Vivado Simluation (6 / 6 paso)

Paso 6: Evaluar el resultado de la simulación

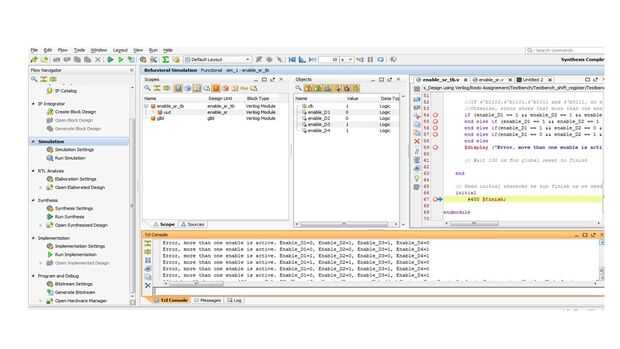

Podrás ver las ventanas de la simulación. Contiene diferentes paneles.

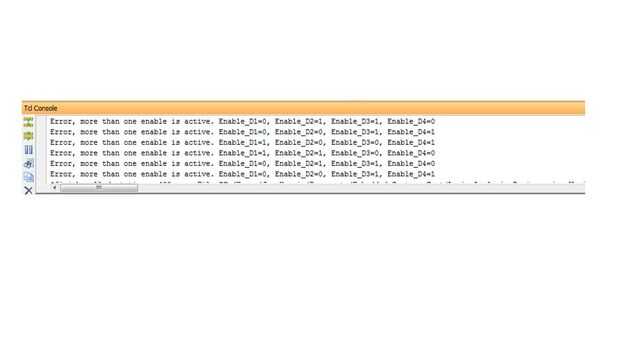

Verá el mensaje de error en el panel de la consola. Esto demuestra que más dígitos están activos durante el período de simulación.

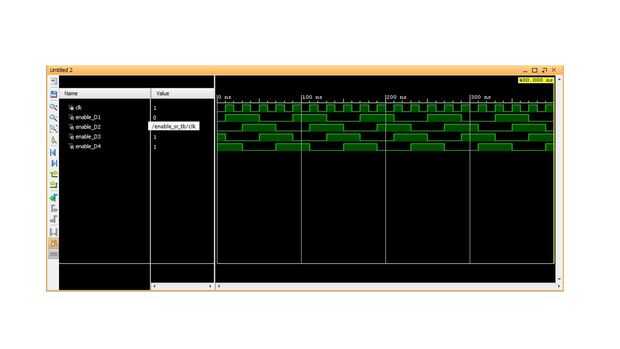

También se puede ver la forma de onda en el ámbito

Adjunto es el archivo de proyecto.
