Paso 1: El visor
El visor utilizado para conectarse a la cámara con 5 cables.
Cuando empecé a medirlos me di cuenta de que sólo necesitaba los primeros aquellos en los que los tres cables.

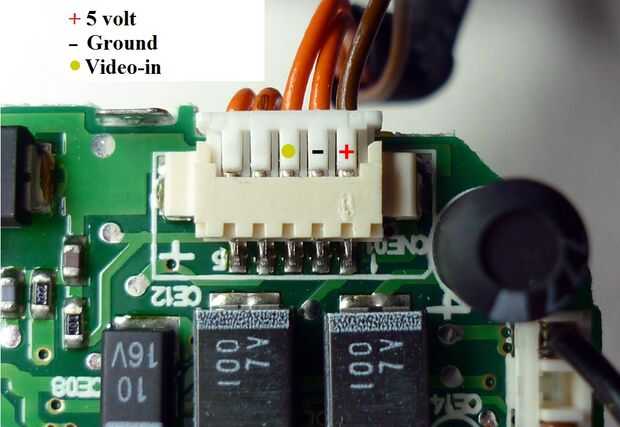

-+ 5 voltios
-Tierra
-vídeo
ATENCIÓN:

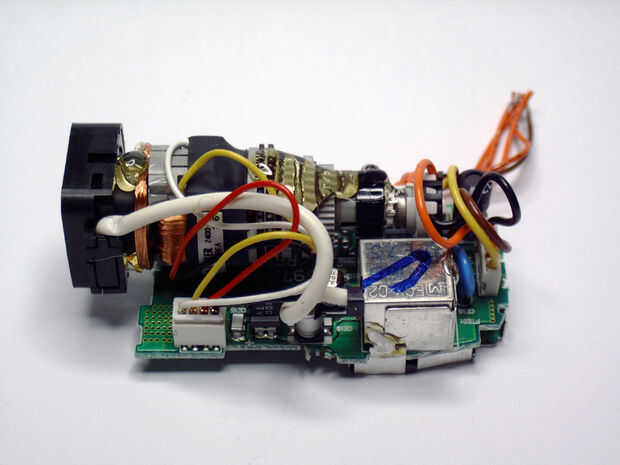

El visor contiene un tubo de imagen de 0,7 pulgadas, una fuente de alimentación de alta tensión y algunos potes de calibración. El tamaño de este módulo es sólo de 2,5 x 5 cm.
Por lo tanto el voltaje de alta fuente de alimentación podría para el cuadro del tubo podría causar lesiones serias si toca.
Por esta razón en acoplados nuevos cables para ésos en puntos de conexión reunido detrás del visor.

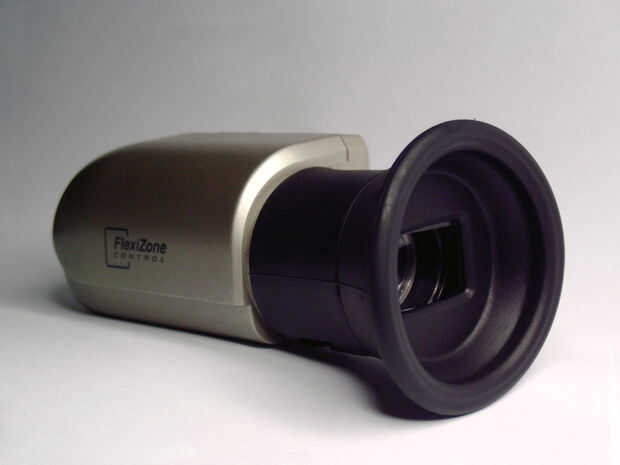

Ahora está listo nuestro dispositivo de salida.
