Paso 2:

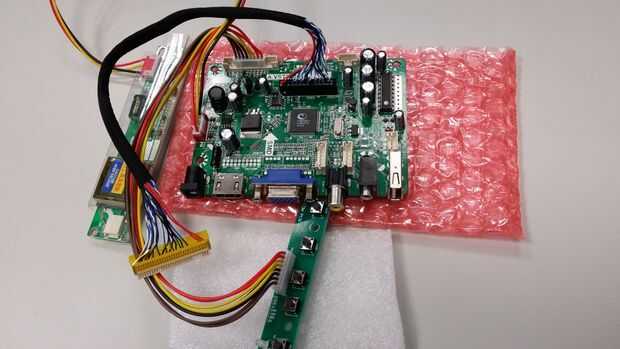

El paquete viene en 3 PCB. La pieza más grande es el controlador del LCD, la forma de rectángulo más grande PCB es el inversor, su propósito es para encender la retroiluminación del panel LCD. ADVERTENCIA: el inversor contiene alto voltaje durante la operación. Incluso está desconectado de la red, sobrevienen las precauciones de seguridad como desconectar de la red, usar zapatos de goma de la suela, no tocando ningún área de metal desnudo (soldadura en el PCB se exponen al tacto) se toman antes de manipular el inversor. Hay un plástico transparente que rodea el inversor. No es para la decoración, pero evita accidentalmente en contacto con el área expuesta. NO RETIRE ESTA CUBIERTA DE PLÁSTICO! El rectángulo más pequeño PCB es el panel donde hay interruptores de botón de control OSM (en el menú de la pantalla).

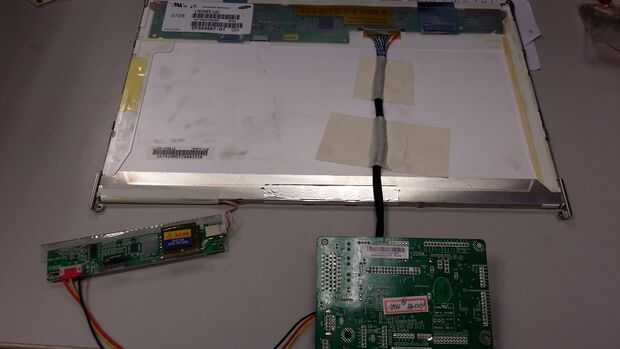

Retire el cable LVDS y reemplazarlo con el que viene con el regulador del LCD. Enchufe en el contraluz del LCD para el inversor.
En la parte inferior el círculo en rojo es donde lámpara trasera del panel LCD está conectada al inversor. En la parte superior el cuadrado en rojo es cable LVDS del controlador LCD conexión al panel LCD. Poco de cinta scotch se usa para fijar el cableado en un lugar conveniente.
