Paso 1: Batería / + 12V autobús y cómo funciona el indicador de

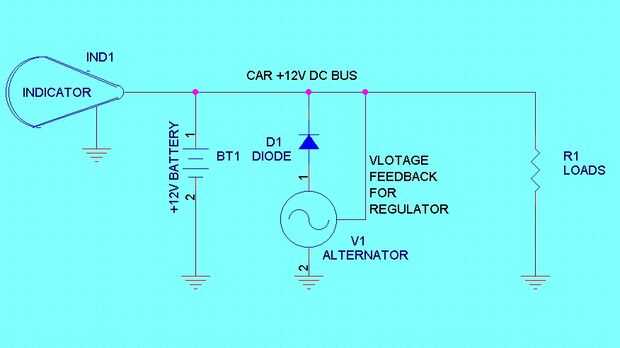

Este había simplificado esquema muestra cómo un coche típico + 12V autobús está formado.
La batería de 12V con la ve - conectado al cuerpo es la fuente de energía primaria que es aumentada por el alternador de la CA cuando el motor está en marcha. La salida del alternador se rectifica y alimenta el bus, su salida es reglamentada basado en una conexión de retroalimentación. Diferentes cargas se cambian en el autobús cuando lámparas y otros sistemas eléctricos son operados.
En operación de batería se utiliza para encender el coche y luego el alternador alimenta el autobús mientras se carga la batería. Bajo condiciones de carga pesada el alternador y la batería compartan la potencia requerida y el alternador falla o mal funcionamiento se vuelve el poder de la batería.
El indicador que he construido está conectado directamente al bus y es alimentado por la batería antes de que el motor arranca. Mientras el motor está funcionando indica la tensión del bus y cuando hay un mal funcionamiento del alternador indica la tensión del bus mientras dibujo energía para su funcionamiento de la batería.
