Paso 3: Circuitos electrónicos

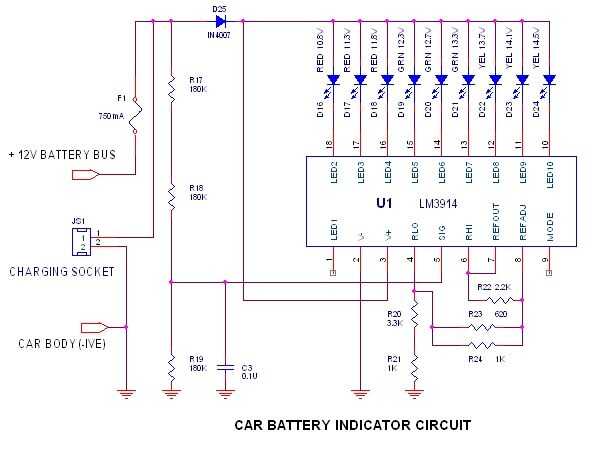

He utilizado el chip de controlador de pantalla LM3914 bar/punto, unas resistencias y unos LEDs, para implementar un simple voltímetro de escala ampliada. Elegir las resistencias con el fin de crear una gama de voltaje de entrada de 10 v a 15V compatible con el circuito abierto y el voltaje de carga para una batería de ácido plomo de 12V.
Conecté tres rojas, tres verdes y tres LED amarillo para indicar la baja batería/bajo-autobús-tensión, condiciones saludables de sobre carga de batería/autobús y batería respectivamente.
