Paso 4: Configuración XBEE X-CTU de uso
XBee PRO S2B es un módulo de radio que utiliza el protocolo ZigBee IEEE 802.14.5 para la transmisión inalámbrica de datos. Tiene un alcance de 2 millas en línea de la vista y 90 metros en el interior. Ha conseguido 11 entrada digital o salida de pines y 4 pines de entrada analógicas.
Hemos hecho uso de sólo 4 pines del XBee de 20 pines. Esto es suficiente para transmitir datos entre diferentes módulos. Hemos dado una fuente de alimentación de 3,3 v con corriente nominal de 40mA. La radio tiene tarifa de datos de 250kbps con la frecuencia de 2,4 GHz. Junto con el XBee es preferible comprar un adaptador facilita la configuración. Para transmisión de datos utilizando módulos XBee módulos RF de larga distancia, un mínimo de dos XBee son obligatorios que es un coordinador y un router.
Hemos elaborado un coordinador y un router es en las siguientes secciones:
Coordinadora de cada red requiere un coordinador y es responsable de configurar la red. No puede dormir o cerrar.
Router -routers múltiples pueden existir en una red. Retransmite las señales de otros routers y por lo tanto, puede o no puede dormir dependiendo de la red. (Puntos finales también pueden estar presentes en una red, pero no hemos hecho uso de ellos)
Hay dos modos de funcionamiento cuando se trata con la configuración de lo XBee.
Transparente, si los datos se generan de lo XBee sí mismo ambos XBee debe configurarse para AT. En este escenario la comunicación de dos vías es posible.
Comando – si un XBee es detección de datos, que XBee debe estar en modo mientras que el receptor debe ser en modo API.
Reposo - el otro modo es el modo de sueño en el que el XBee entra en estado de bajo consumo y apaga la transmisión de datos.
Desde nuestro proyecto requiere dos vías de comunicación, se configura el XBee a en modo. La configuración es la siguiente.
Como se mencionó en la sección software XBee se configura utilizando el X-CTU. Puede descargar el software de th descargar el instalador de ver 5.2.8.6 XCTU. Una vez completada la descarga, ejecute el programa de instalación y elegir el directorio que desee. Abra el software y siga el debajo de las instrucciones.
En el software X-CTU seleccione la pestaña Configuración de la PC donde obtendrá una lista de puertos y luego seleccione el puerto adecuado utilizando el administrador de dispositivos. En el lado derecho encontrará opciones como velocidad, control de flujo de datos
bits, paridad y Bits de parada. Establecer los valores siguientes:
Velocidad en baudios: 9600
Control de flujo: Hardware
Bits de datos: 8
Paridad: ninguno
Bits de parada: 1

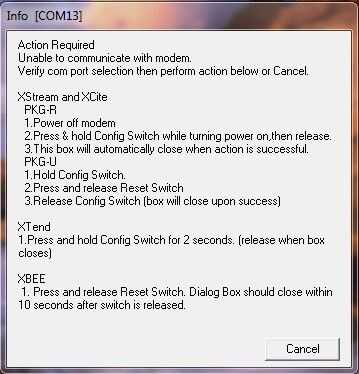

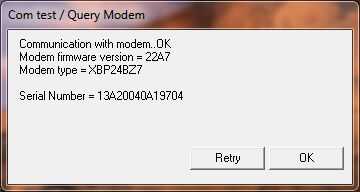

Luego presione prueba o consulta. Se obtiene el siguiente cuadro de diálogo COM prueba o consulta. Si no aparece un cuadro de diálogo, aparecerá otro cuadro de información (puerto COM). Si aparece el cuadro de este último entonces conectar la tierra al pin reset de lo Xbee hasta que aparece el primer cuadro de diálogo.

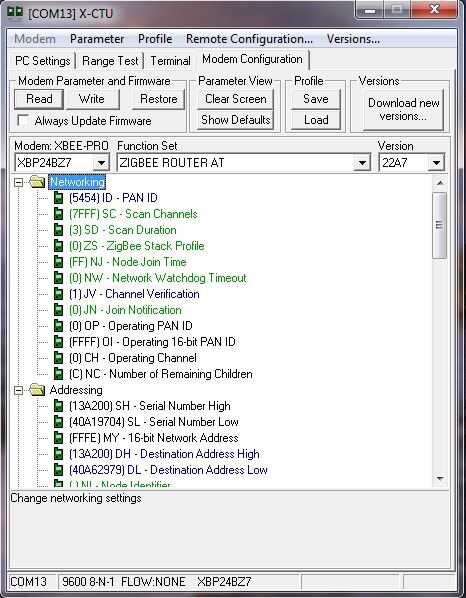

Siguiente haga clic en la ficha de configuración de módem configurar el módem y la versión a los valores que aparecen en el cuadro de diálogo. Las siguientes instrucciones son los más importantes. Establecer uno de lo XBee al Coordinador en modo y otro XBee al router en modo en la función. Luego clic en PAN ID y dar mismo valores para ambos el XBees. En el IDE del router configurar la verificación de canal a 1. El alto número de serie del router debe ser
igual que la dirección de destino alto del Coordinador y el bajo número de serie del router debe ser igual que la baja de la dirección de destino del Coordinador. Por otro lado alto de número de serie del Coordinador debe ser igual que la alta de dirección de destino del router y la baja del número de serie de
el Coordinador debe ser igual que la baja de la dirección de destino del router. Ahora sus XBees están listos para ser usados en el circuito.
