Paso 7: Dispositivos en el campo
CONDUCTOR del MOTOR (relé):
Relés son interruptores eléctricos. Utilizan una bobina electromagnética para tirar de los polos del interruptor en su posición. Relés más regrese a la posición normalmente cerrada mediante un muelle cuando la bobina está desenergizada, para que contactos de relé se identifican generalmente como un interruptor de contacto momentáneo.
Vista interior de un relé:

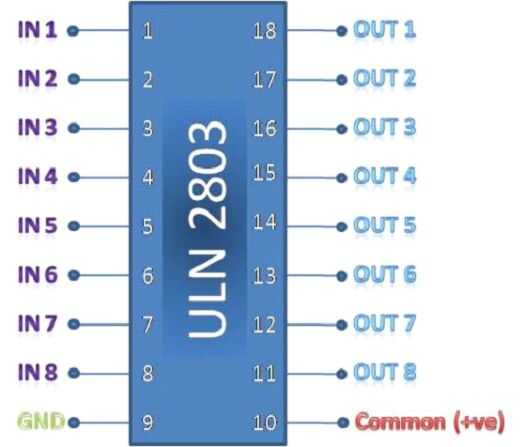

Los relés se activa usando el IC ULN2803. IC ULN2803 es que un ocho Darlington NPN conectados transistores. Esta familia de matrices es ideal para la interconexión entre circuitos de digital nivel lógico bajo (como TTL, CMOS o PMOS/NMOS) y los requisitos más altos de la corriente/del voltaje de lámparas, relevadores e impresora martillos.
SENSOR DE TEMPERATURA:
La serie LM35 son precisión del sensor de temperatura integrado. El LM35 es velocidad para funcionar sobre un nivel de-55 a + 15 grados Celsius. Este sensor detecta la temperatura del campo y está interconectado con el microcontrolador. El sistema propuesto mantiene la temperatura entre 24° C a 35° C. Este valor se cambia manualmente según la temperatura estacional.
SENSOR DE HUMEDAD DEL SUELO:
Este sensor detecta la humedad de campo y está conectado al microcontrolador. Consiste en dos electrodos separados por una distancia pequeña. Cuando hay agua no es ninguna conexión entre los dos y la salida es cero. Pero cuando hay agua en el campo de la salida es alta, como el agua es un buen conductor de electricidad.
