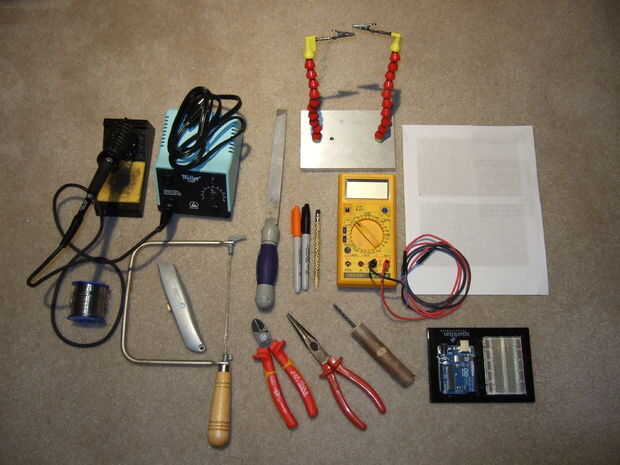

Paso 2: Herramientas y Hardware
1) soldadura de hierro y soldadura, soldar todo junto
2) Cuchillo para cortar alfombras – para separar trazas de cobre entre los agujeros
3) Serrucho con hoja delgada, cortar la tira junta al tamaño
4) archivo de, no demasiado gruesa, eliminar las rebabas de la tira junta después de cortarlo
5) tenazas – para acortar las piernas de soldado de componentes electrónicos
6) finos alicates con punta para doblar las patas del componente
7) rojo, marcadores sharpie negro, azul y lápiz – transferencia de diseño a la placa perforada
8) tercera mano (inventado por rstraugh... gracias) – para sostener piezas y junta cuando sea necesario
9) pista cortador (inventado por scraptopower.. .much obligado) – para separar trazas de cobre en los orificios
10) voltímetro con puntas de prueba, para confirmar la funcionalidad de los cortes de separación y depuración
11) analizado en el patrón de la Junta de tira – desarrollar esquema de placa perforada
12) escudo de combinación ArduinoISP Bootloader/programador (no mostrado) y Arduino USB a serie chip (por ejemplo, Arduino Uno) - para cargar el bootloader y bocetos en DIYduino. También puede utilizar un programador USBtoSerial para subir un dibujo y trabajar alrededor de la pantalla del gestor de arranque y utilizar el DIYduino que construir aquí para cargar el gestor de arranque.
13) Cables para enchufar a conectores macho/hembra (no se muestra) – para hacer las conexiones para la prueba
14) fuente de alimentación variable con rango de tensión de unos 3V a 12V-regulador de voltaje de prueba y proporcionar energía a la placa perforada (no mostrado)
15) ordenador con software de Arduino para probar la funcionalidad de DIYduino y controlador de motor (no se muestra)
