Paso 4: Los diseños de placa perforada

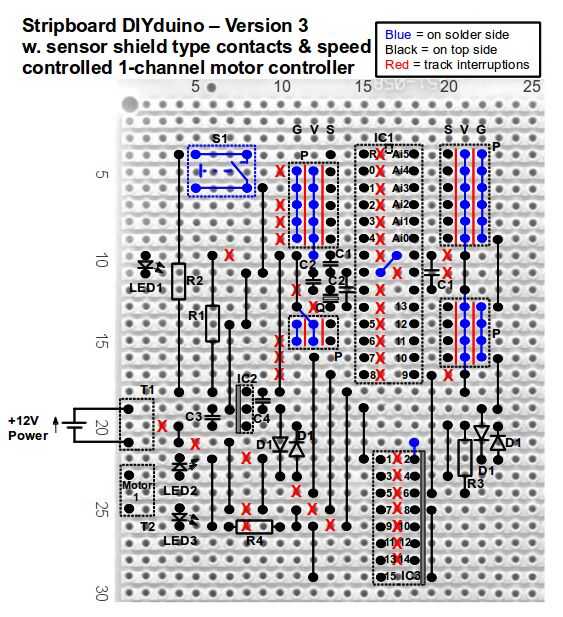

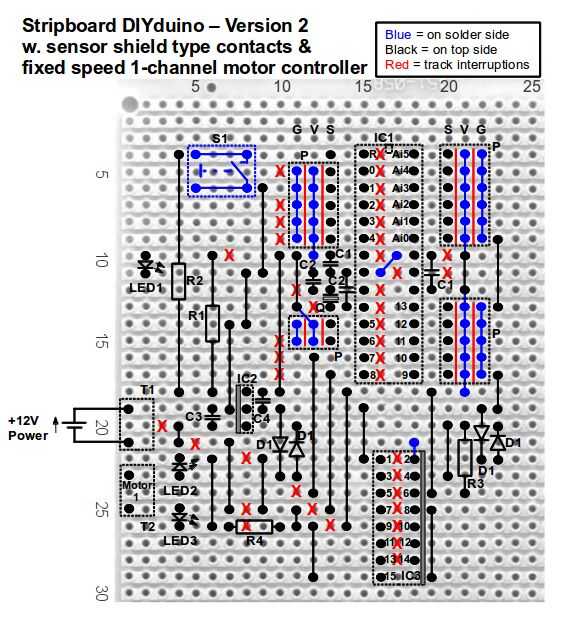

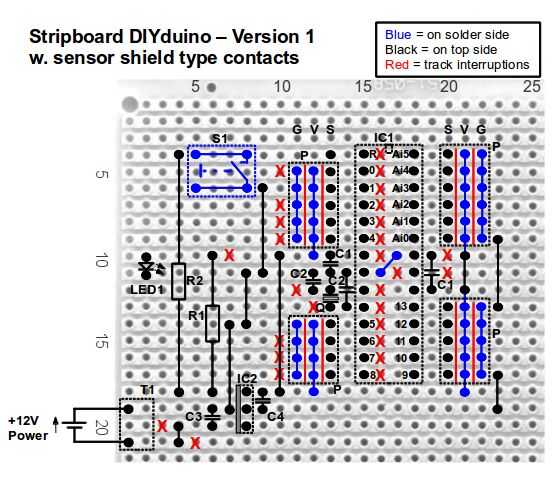

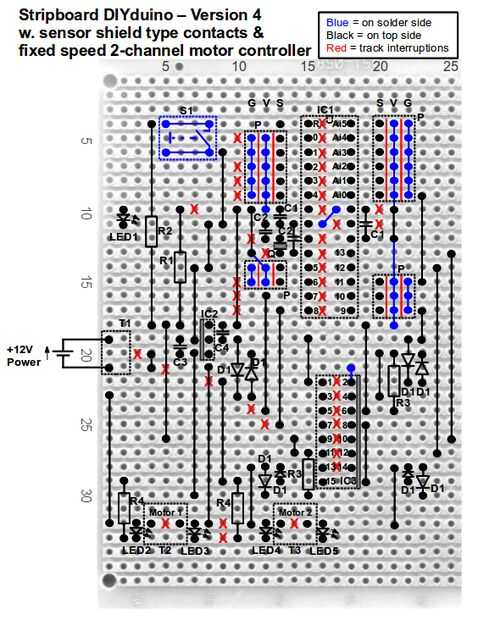

Unos detalles con respecto a estos diseños:
1. rojos cruces son interrupciones de la pista en una ubicación de los orificios
2. Rojas líneas son interrupciones de la pista entre ubicaciones de los orificios.
3. blue lines son las conexiones en el lado cobre de la Junta.
4. discontinuas las líneas son contornos de componentes como conectores o ICs.
5. el sensor escudo tipo conector filas son GND / + 5V/señal (GVS) a la izquierda y la señal / + 5V/GND (SVG) en el lado derecho con respecto al ATMEGA. Esto significa que la fila de señal es siempre cierra el ATMEGA y la fila de tierra más lejana.
6. hay una clavija para conectar a la puesta a cero de lo ATMEGA. Este pin, junto con la adyacentes pines Rx y Tx (pines 0 y 1), permite programar el ATMEGA.
