Paso 2: diseño
Empecé medir el constante original de Emco y transferir las medidas a mi sketchup dibujo. Quería un anillo ancho exterior de 20mm para proporcionar la estabilidad deseada. Y todas las piezas deben encajar en los materiales de stock que ya tengo.
Decidí usar algunos restos 10 * 100 m m material 6060 de aluminio, este es un material fácil mecanizable de buena resistencia a la tracción.
También tenía cierto stock de acero para herramientas de 10 * 10 m m sobra. Así que todas las piezas están diseñadas para hacer con estos materiales.

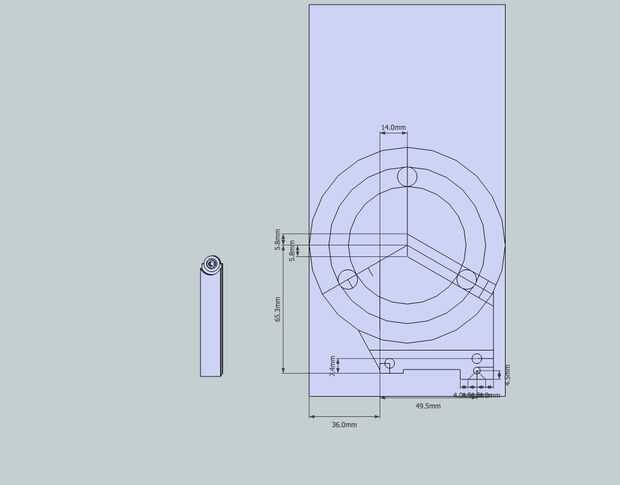

Usé sketchup para el diseño básico. He encontrado que Sketchup es un programa muy bueno para cuando quieras dibujar algo rápidamente, ver cómo se ve, hacer cambios rápidos, montar las piezas etc. junto. Pero si usted está usando cualquier medidas raras y altas exactitudes sketchup longitud instantáneas y te no deja con los dibujos de inacurate sirve para la exportación. Con medidas raras me refiero a cifras en el rango de 0.001mm, lo hace muy bien pero no 4.376 1,000 mm tanto.
Así que después de terminar el diseño insketchup redibujó en mi programa de CAM
Caminos del molino a las diferentes operaciones y exporta los archivos G-code
