Compacto de Arduino GPS Speedo + y más (1 / 6 paso)

Paso 1: Controla el GLCD

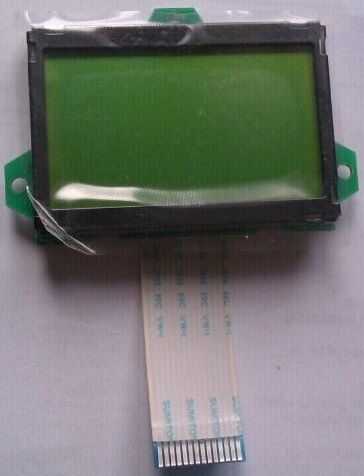

usé una GLCD (controlador SED1531) con una resolución de 100 x 48.
He comprado muy barato en el momento.

el único inconveniente es que utiliza un montón de alfileres.

Se trata de cómo conecté el GLCD a mi Arduino Nano:

LCD PIN Pin Arduino
1 GND GND
2  +5V                         +5V
3 luz de fondo GND (tierra)
4  -AO                          D12
5  -RW                         D11

6  -E                             D10

7  -DB7                        D9
8  -DB6                        D8
9 -DB5                         D7
10 - DB4 D6
11 - DB3 D5
12 - DB2 D4
13 - DB1 D3
14 - DB0 D13

He encontrado un ejemplo de código en línea que controla muy bien el GLCD.
Para que esto funcione necesitará definir las fuentes, en hexadecimal.

He puesto una fuente de ejemplo en el archivo de Arduino (descargar en el siguiente paso) a utilizar, pero si como podría cambiarlo.
podría cajón le uno con el programa se pone en el archivo llamado: "GLCDFontCreator2".

Después de definir los pines sólo necesita llamar a setRow(1); para el establecimiento de la fila,
y lcdChar ("texto"); para establecer el texto en la fila.

Este GLCD contiene 6 cuadros por encima de la matriz GLCD.
Esto podría activarse llamando al: setMarker (número de marcador y un bool de on/off);
