Compacto de Arduino GPS Speedo + y más (3 / 6 paso)

Paso 3: Crear el diagrama de placa de circuito

tuvo que encajar todos los elementos excepto el Banco de potencia.

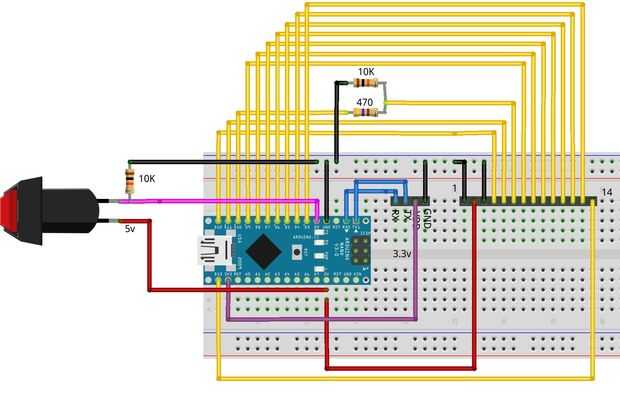

Primero dibujo un esquema: (pic1)
Su estrecho bastante hacia adelante.

todos los pernos de conexión a los puertos tal como se establece en el paso 2

LCD PIN Pin Arduino
1 GND GND
2  +5V                         +5V
3 luz de fondo GND (tierra)
4  -AO                          D12
5  -RW                         D11
6  -E                             D10

7  -DB7                        D9
8  -DB6                        D8
9 -DB5                         D7
10 - DB4 D6
11 - DB3 D5
12 - DB2 D4
13 - DB1 D3
14 - DB0 D13

Como se muestra en el diagrama, entre LCD6 y D10 es una resistencia de 470 Ohm,
y otro de 10K resistencia de Ohm conectada a tierra, como un tirón hacia abajo.

GPS PIN Pin Arduino
+3.3v                           +3.3v
GND                            GND
RX                               RX 0
TX                               TX 1

no se muestra en picure, bteweet los pines de datos (RX y TX) allí 's un interruptor.
Esto de dejar el GPS interferir durante la programación,
porque el Arduino utiliza los mismos pines para comunicarse con el chip de la serie-USB.

Botón PIN Pin Arduino
5v                                5v
Señal de D2 (pin de interrupción)

He adjuntado una resistencia de 10K Ohm al pin de señal y tierra, como un desplegable.
