Compacto lo de tipo Protoboard Arduino sí (3 / 6 paso)

Paso 3: Comenzar a soldadura por...

Comenzar con la preparación de las cabeceras. cortar a la medida.

Entonces la preparación para la toma de chip...

Soldadura en una resistencia de 1 k entre el pin 1 del zócalo del chip y los + 5v pin 20.

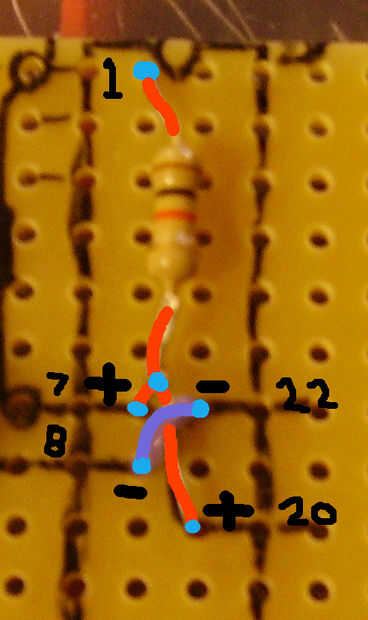

Únete a los pines de vcc (7 y 20) en la parte superior del tablero con una broca pequeña de pierna del componente a la pata de la resistencia, asegúrese de no interferir con la colocación de zócalo de la viruta.
Nota: Asegúrese de esquemas.

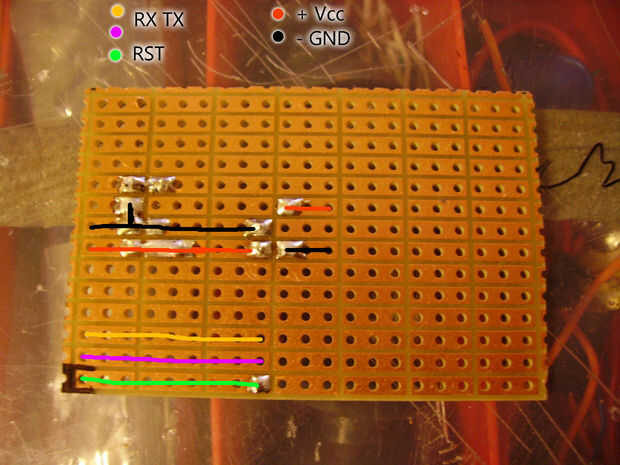

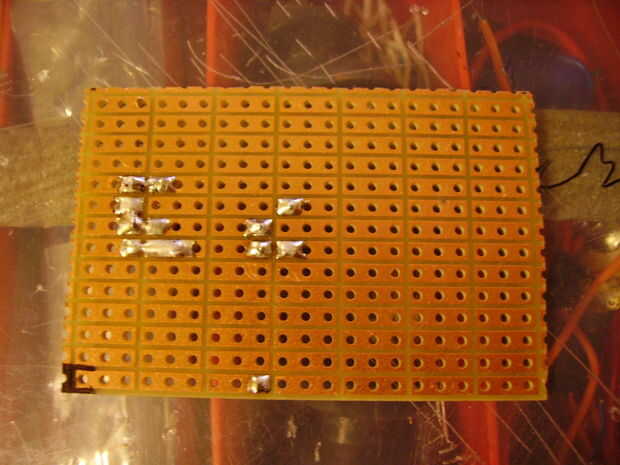

Puente de la tierra fija (8 y 22) con cable aislado puente sobre la pata de la resistencia como se muestra en las fotos.

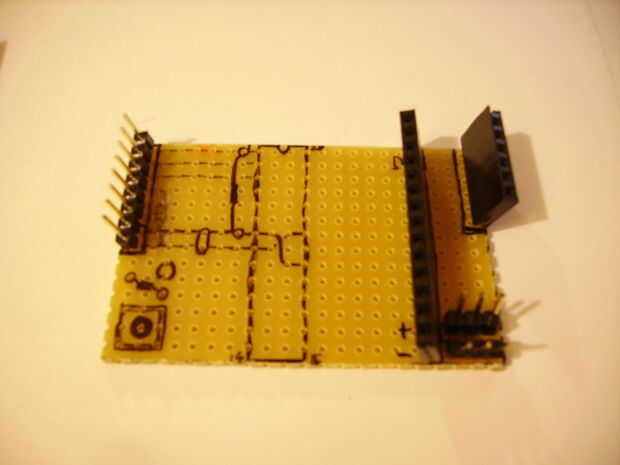

Luego colocar y soldar el zócalo del chip en su lugar.
