Paso 5: Encabezados Digital y analógicos...

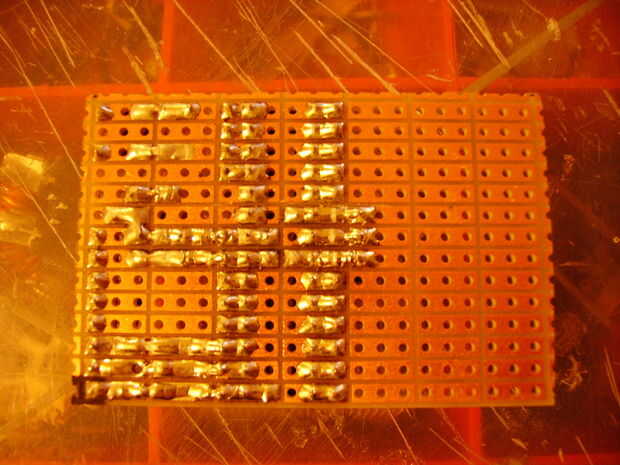

es decir una vez soldada u entonces Únete al + 5 v en el conector ttl para la + 5V del conector al lado de él y lo mismo con la tierra.. El conector eléctrico separado liines hasta los pines 7 y 8 en el chip, lo mismo pasa con RX, TX y RST (ver foto)

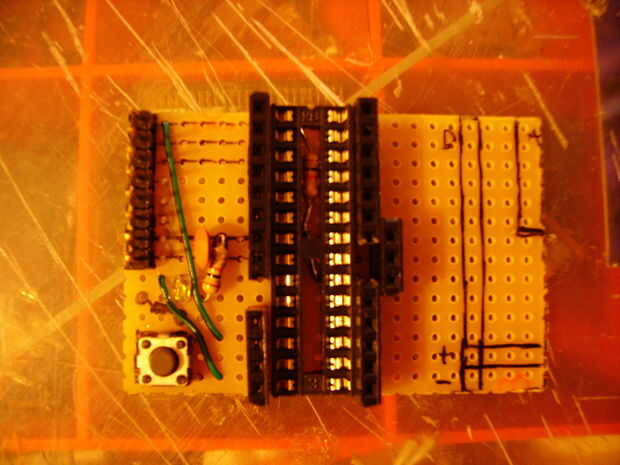

La soldadura de los pines digitales y los encabezados pines analógicos. Esta vez alrededor, decidí hacer algo diferente como yo estaba usando encabezados femeninos...
En lugar de tejer los cables a través de la Junta a los pines en el otro lado había soldado las cabeceras en justo al lado de la toma de chip.
y ahí lo tienen, básicamente su completa :) conectar un chip con el gestor de arranque de relevante y prueba.
Nota: {Si va a utilizar esta tabla para una función específica o proyecto entonces usted puede utilizar la parte en blanco de la Junta para otros componentes o un chip (como un tal controlador de motor)
Tengo una tarjeta con el chip soldado como el que he puesto en un robot pequeño, sólo los pines que necesito están en el tablero y un par de puente H se suelda en demasiado como un tablero de hija.}
