Paso 4: Diseñar el circuito de enganche
Antes de saltar en los detalles de este circuito, siento la necesidad de compartir una palabra de ADVERTENCIA: no soy un ingeniero eléctrico. He desarrollado este circuito usando la información había obtenida de libros, de internet y de manera demasiado ensayo y error. Aunque ha trabajado constantemente para mí, probablemente no está optimizado para esta aplicación. Además, le agradeceria cualquier comentario de los usuarios más experimentados con el fin de mejorar el diseño.
Si le gustaría jugar con el circuito antes de construirlo, puede sacar mi Simulación de circuito. No es totalmente precisa, debido a la naturaleza del simulador, sin embargo, ilustran el comportamiento del circuito de enganche. No dude en pulsar los botones y jugar con él si quieres.
La base del circuito es la configuración de transistor de dos en la parte superior derecha del esquema. Conectando a la base de cada transistor con el colector de la otra, se produce un efecto de bloqueo. Esto significa que cuando el circuito está "activado" por un breve momento, permanecerá encendida hasta que la energía es desviada en otra parte (lo que sucede cuando se presiona el botón apagado). Si usted está interesado en este tipo de circuito, puede ver este video desde el Blog de EEV, que ilustran cómo crear un interruptor de enganche suave.

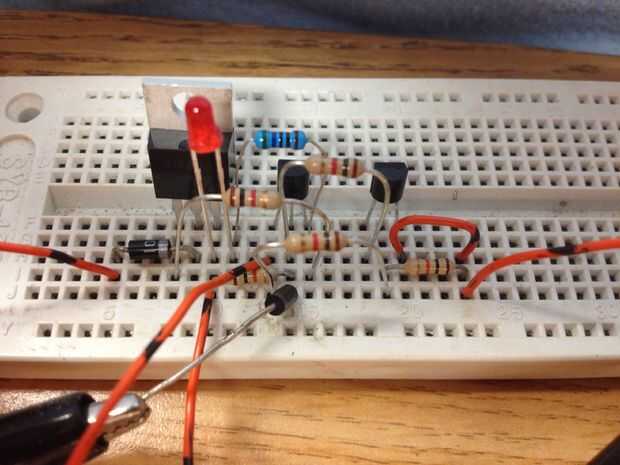

Incluso si no cambian el diseño de mi circuito, te recomiendo que monta en un protoboard antes de hacer una versión permanente. Es una gran manera para atrapar errores desde el principio y le ayudará a entender cómo el circuito opera para que usted puede solucionar más adelante, si es necesario.

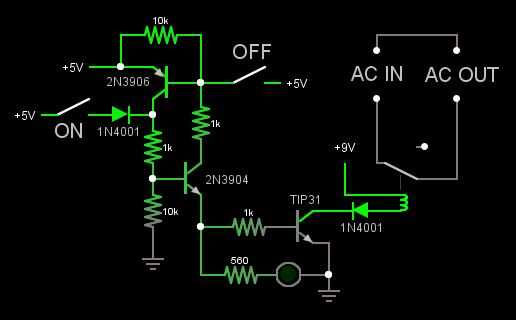

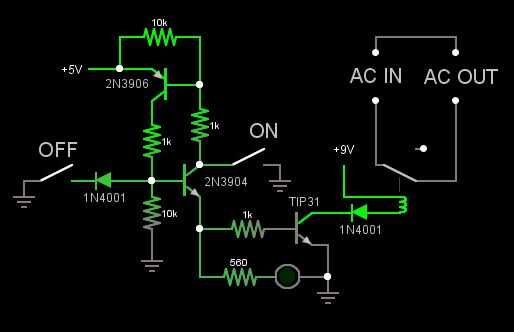

El lector atento puede notar que hay dos diferentes esquemas se muestra arriba. Dado que ciertos R/C juguetes tienen comportamiento diferente que otros, el circuito de enganche debe cambiarse para adaptarse. Esto es donde la prueba que hiciste en el paso anterior se convierte en útil. Si tus cables del motor fueron baja cuando se pulsa un botón del control remoto, usted necesitará utilizar circuito 1 (primera imagen). Si tus cables del motor fueron alta cuando se pulsa un botón, usted debe utilizar circuito 2 (segunda imagen).
