Paso 6: Montar la placa de circuito

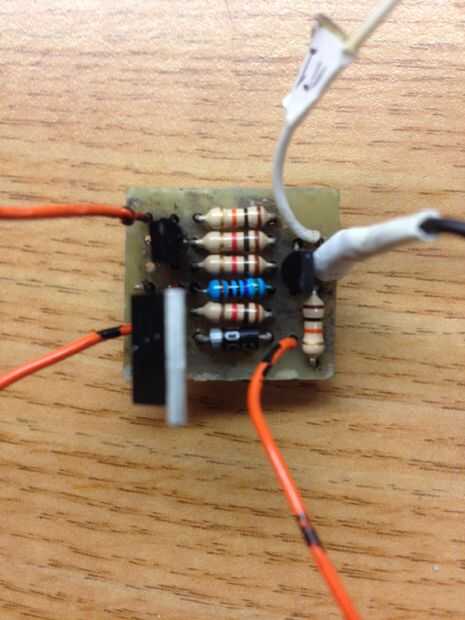

Con su nuevo tablero grabado, ahora puede empezar a soldar todo junto. Utilice el diagrama en el paso anterior como referencia. Si va a crear 1 circuito, necesita usar "ON 1" y "1" en el diagrama. También se necesita conectar un diodo 1N4001 a "1", aunque no es mostrado en este diagrama. Si va a crear 2 circuito, usted necesitará utilizar "ON 2" y "2". En este caso, debe conectar el diodo "En 2". (Si no está seguro de que algo va, consulte los esquemas principales en el paso 4).
Aunque la soldadura es bastante sencilla, ser muy cuidado de no combinar accidentalmente los rastros. Son un poco demasiado cercanas juntos en este foro porque he no tenido ninguna experiencia previa en diseño de PCB. La próxima vez, estaré seguro difundir más. También, observe que el LED está montado en la parte inferior del tablero. Esto se hace para que se ajusta a través de un agujero en la cubierta exterior más tarde.

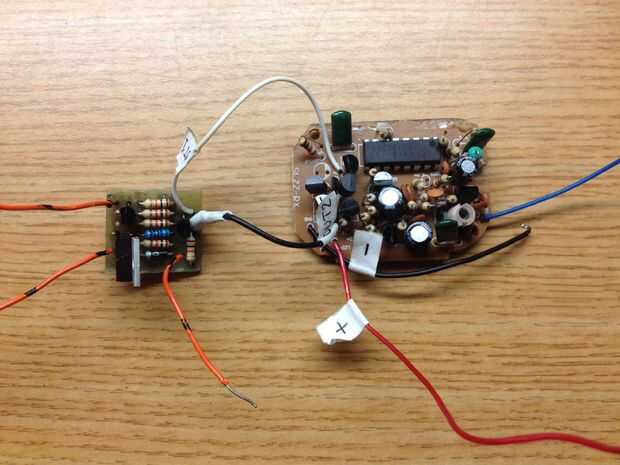

Cuando haya terminado de soldar, comprobar cortocircuitos utilizando la configuración de continuidad en su multímetro. Prueba de pares de contactos adyacentes que no están conectados directamente. Si cualquier par de muestra aproximadamente cero ohmios de la resistencia es probable que tenga un corto circuito. Mira de cerca en el espacio entre los contactos y eliminar cualquier partículas que se pueden ver. Por último, proporcionar energía a ambos circuitos y probarlo. Cruzada los dedos!
